采用光传感器的激光能量检测

flyingsensexly · 发表于 2009-12-29 17:03:14

本帖最后由 flyingsensexly 于 2010-1-6 10:36 编辑

通常的激光能量/功率计采用的为热释电或热电堆的检测探头，其响应速度有限（一般检测一次激光脉冲的能量值，需要秒级的时间）
但如果要进行数十赫兹甚至数百赫兹的激光焊接或切割时，要监测每个激光脉冲的能量就不好实现，故可以采用采集激光器尾光的方式在线测量激光的脉冲能量
此激光能量探头采用的为光传感器，其响应速度大幅提高，本公司JS-E2000在线能量检测探头就已经成功地实现了高达300Hz的激光脉冲能量的检测。

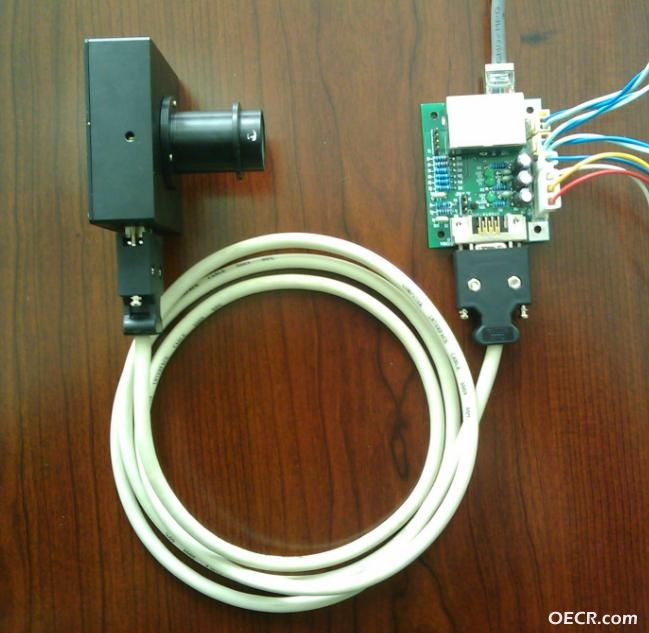

探头的图片如下：

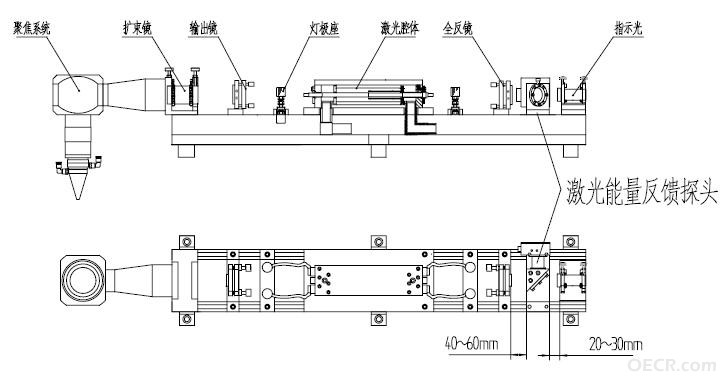

其安装于灯泵浦固体激光器的全反镜片后，如下图所示：

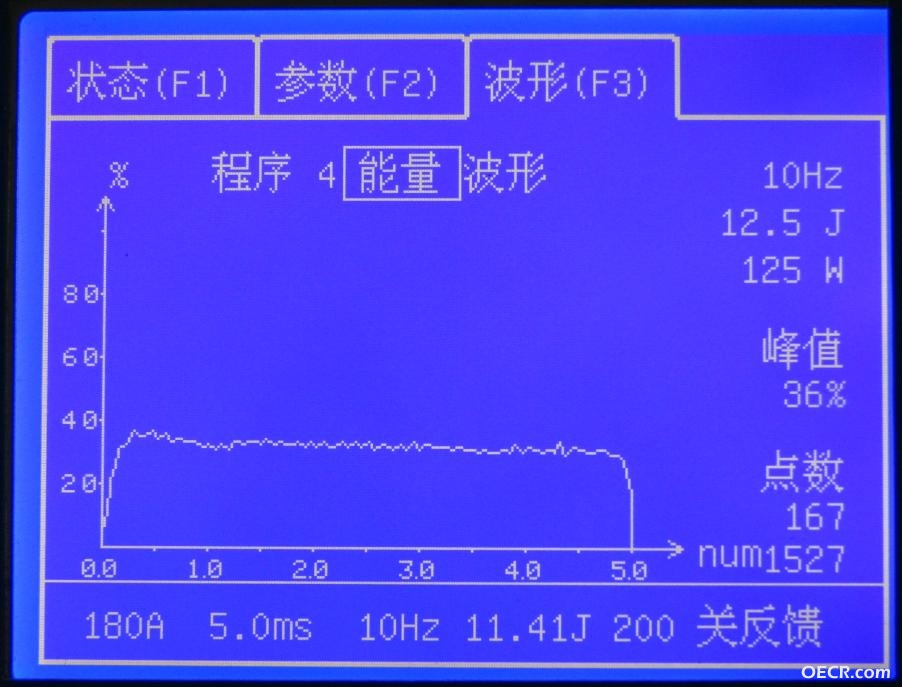

在此能量检测探头的基础上，本公司的JS系列脉冲激光电源可显示单脉冲激光能量波形，如下图所示：

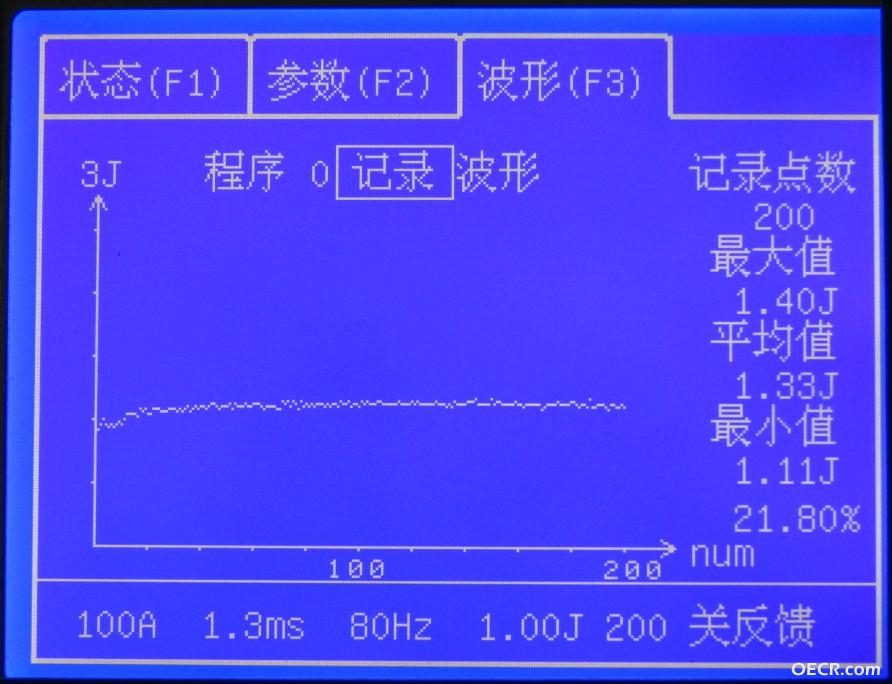

还可记录一串激光脉冲的能量记录曲线，如下图所示：

上图中记录了连续200个激光脉冲的能量波动情况（关能量反馈）

flyingsensexly · 发表于 2009-12-30 11:57:47

本帖最后由 flyingsensexly 于 2010-1-6 10:35 编辑

回复 1# flyingsensexly
自己先顶一下，希望大家多提意见和看法，随时和我联系
公  司：武汉九申光电技术有限公司
电  话：027-87803659
传  真：027-87804767
联系人：熊先生
手  机：13545042616
邮  箱：leseter@126.com

老马识途 · 发表于 2010-1-7 11:44:01

目前国内很少有带能量反馈功能的YAG脉冲激光设备,希望做高端激光设备的厂商关注!
