一个红外镜头

ciomwy · 发表于 2009-11-25 20:43:01

本帖最后由 ciomwy 于 2009-11-25 21:10 编辑

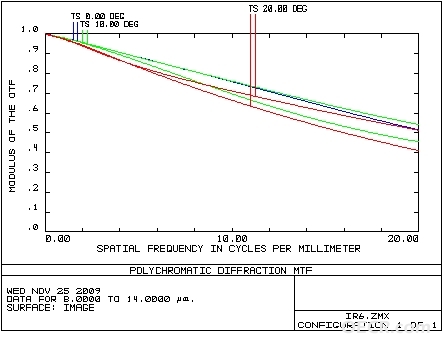

俺最近设计了一个红外镜头, F1.0, 20lp/mm 40度边缘视场FFT的MTF可以达到0.4以上, 各位看看成像质量如何?欢迎拍砖

busiyouling · 发表于 2009-11-25 21:24:00

只看传函感觉是不是有些低，不知道系统具体是什么情况。
好像20lp/mm时，衍射限应该在0.75左右吧。
个人意见

ciomwy · 发表于 2009-11-25 23:13:37

回复 2# busiyouling

OPD小于一个波长, PSF还是不错的, 红外探测器件的像素相对较大, 所以弥散斑略大, 接近一个像素.

ciomwy · 发表于 2009-11-26 22:40:38

按照国外的镜头参数设计的.

sdwsuyu · 发表于 2009-12-26 16:57:48

不错，学习下。能把结构图传上来看看不

kaojitou · 发表于 2011-3-9 10:57:45

kkkkkkkkkkkkk

leileiguai · 发表于 2011-5-12 11:17:20

学习一下

121331768 · 发表于 2011-5-12 13:39:37

像质蛮好的。膜拜中

未来天气 · 发表于 2011-8-22 19:45:03

发哈结构看看啊，F1.0有什么，如果镜片太多，还是要损失光能的。

华网老兵 · 发表于 2011-8-23 08:10:44

看过了，我有设计需求，加我923396075.
