大家看看，多波长大功率二极管Bar阵列光纤耦合设计分析结果

ggll · 发表于 2009-10-25 10:11:48

本帖最后由 ggll 于 2009-10-25 23:44 编辑

二极管巴条参数发光面光面150umx1um，间距500um，19个光面组成，波长为多个波长；
快轴准直NA=0.7,慢轴准直后0.12，功率70w；
耦合光纤NA=0.22，光纤400um；
在设计过程中，方案考虑了smile效应对分割重排的影响；

整形耦合后进入光纤的功率见模拟图：
做的不好，就请提出宝贵的意见，觉得可以就顶一下：

ggll · 发表于 2009-10-25 10:12:49

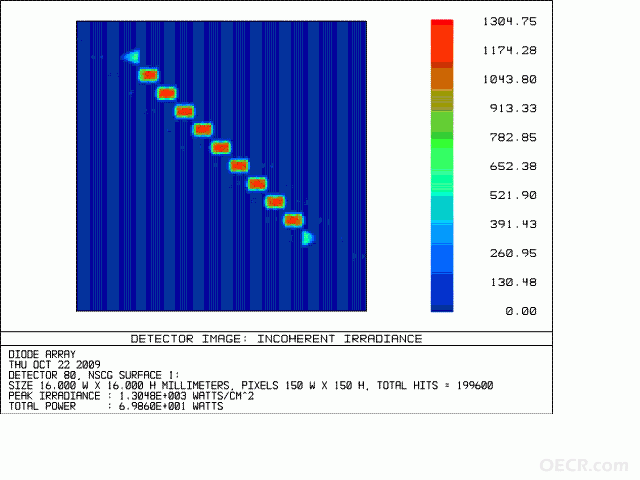

分割结果…………………………

ggll · 发表于 2009-10-25 10:13:38

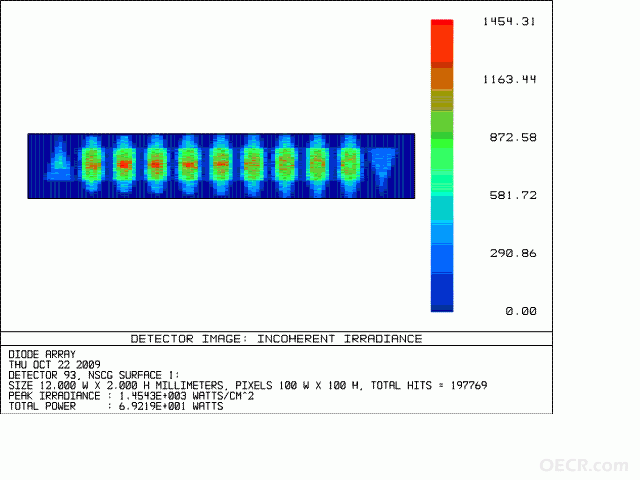

重排结果…………………………

ggll · 发表于 2009-10-25 10:14:13

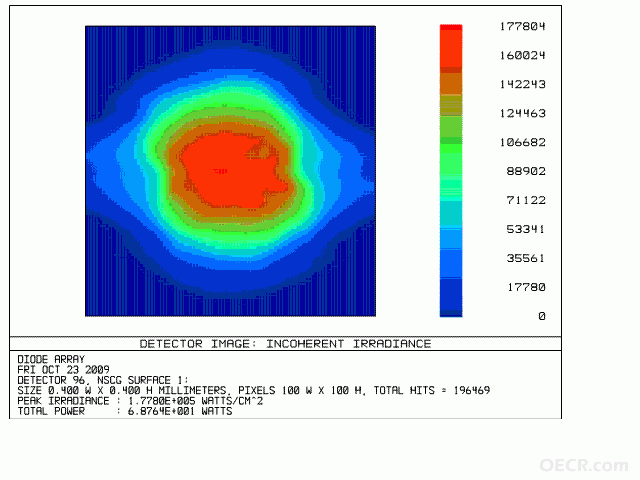

耦合结果…………………………

optic1999 · 发表于 2009-10-26 08:55:10

挺好。挺好。。。高手啊。

ggll · 发表于 2009-10-28 13:48:59

过奖了，哪里高手啊，才学会走路了！

樟树 · 发表于 2009-10-29 01:30:22

不错，不错，挺好的！！！

设计光学 · 发表于 2009-10-29 17:27:36

技术专家啊,呵呵! !!!!!!

kelibox · 发表于 2009-10-30 06:16:54

不错，專家阿!!!!
希望能教教!!!
!

ggll · 发表于 2009-10-30 09:01:28

目前还没有实际加工，但是通过各方面评估，觉得实现是完全没有问题，且效率也绝不会低

扬帆+远航 · 发表于 2009-10-30 14:23:36

不错，加油吧！！！！！！

ggll · 发表于 2009-11-2 09:36:13

恩，谢谢，还需要继续努力啊，很多东西原理想起简单，实现起来确难度都大，努力！
