大家看看，多波长大功率二极管Bar阵列光纤耦合设计分析结果

ggll · 发表于 2009-10-25 09:43:38

本帖最后由 ggll 于 2009-10-25 23:43 编辑

二极管巴条参数发光面光面150umx1um，间距500um，19个光面组成，波长为多个波长；
快轴准直NA=0.7,慢轴准直后0.12，功率70w；
耦合光纤NA=0.22，光纤400um；
在设计过程中，方案考虑了smile效应对分割重排的影响；

整形耦合后进入光纤的功率见模拟图：
做的不好，就请提出宝贵的意见，觉得可以就顶一下：

ggll · 发表于 2009-10-25 09:47:37

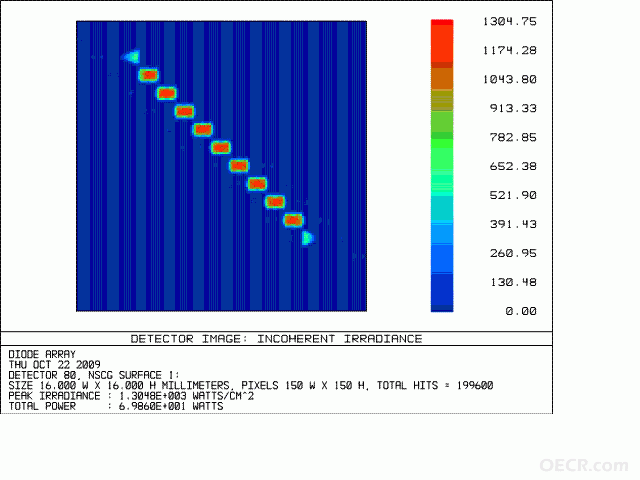

分割结果………………………………

ggll · 发表于 2009-10-25 09:49:18

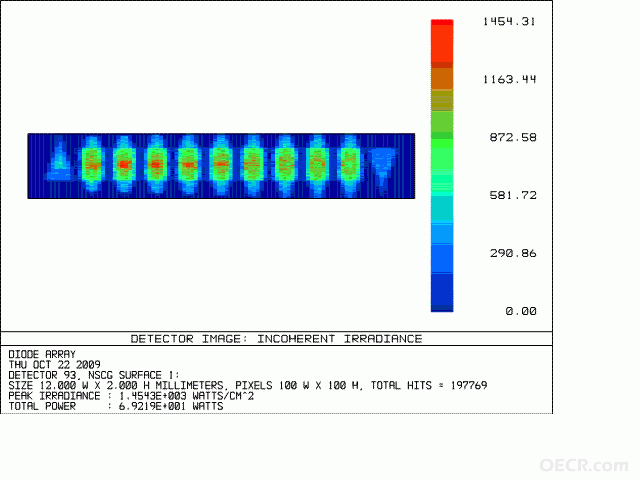

重排结果………………………………

ggll · 发表于 2009-10-25 09:56:52

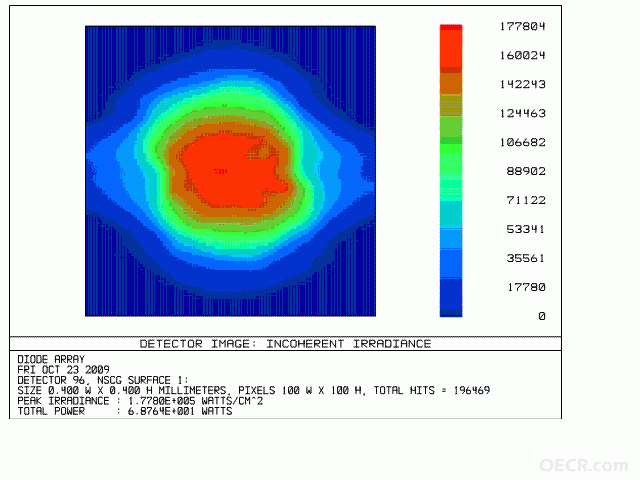

耦合后模拟结果...................

ggll · 发表于 2009-10-25 10:01:20

耦合效率还是可以！但是实际加工、安装调试过程中会出现一定的偏差
