镜头投影出现脱影{象散），请请教！

爱我光学 · 发表于 2009-10-20 22:00:11

本帖最后由爱我光学于 2009-10-20 22:07 编辑

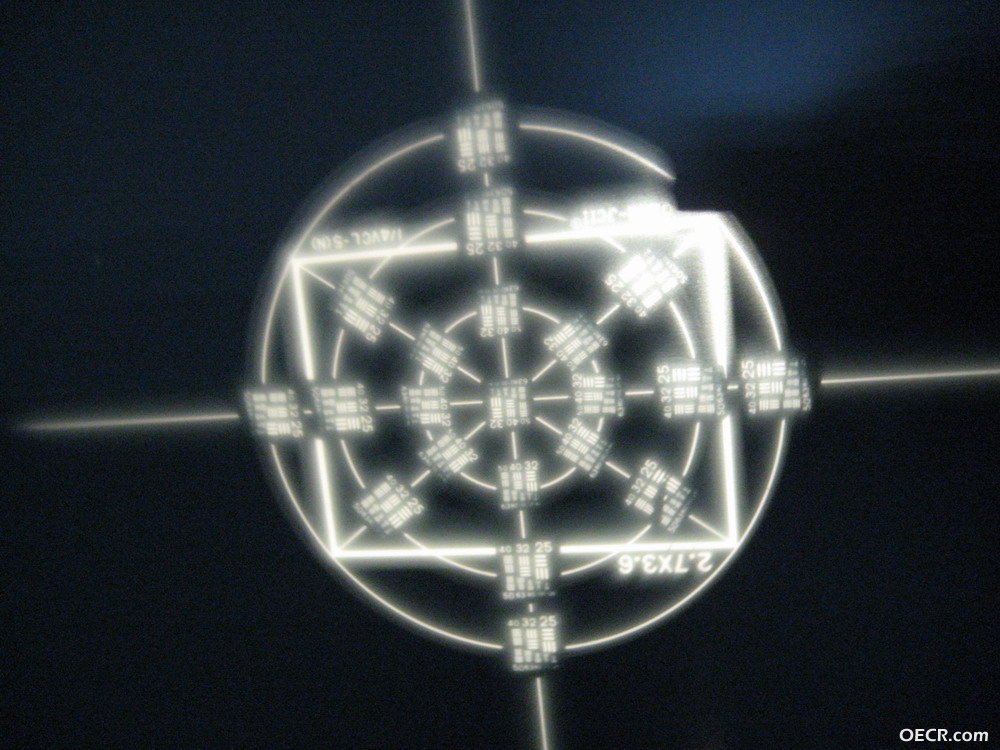

镜头是光学塑料的············································请教各位大侠，有一个镜头投影后，在影像旁边出现很严重的脱影（像散）是怎回事？镜头麽镀膜

supaki · 发表于 2009-10-20 22:38:17

像差曲线发上来以及MTF 看看

mengfh · 发表于 2009-10-21 09:09:26

这样的镜头还加工出来了，还是开模压的，看来你们的老板是太有钱和太有时间了！
无语！

wukeyi28 · 发表于 2009-10-23 16:49:59

我第一次看到这么严重的看看设计或者模具有问题不

starliu2006 · 发表于 2009-10-23 17:58:44

具體是單個鏡頭有問題，還是整批都是這樣，是要區分開去分析的

ciomwy · 发表于 2009-10-24 20:53:37

三个问题: 镜片厚度不对, 同轴度不好, 定心误差大

xdj · 发表于 2009-10-27 22:33:55

你的镜头是属于哪个范畴的，，商务机器，微型机器

sfabao · 发表于 2009-11-1 16:14:25

是不是间隙跑太多了。

wuweiww · 发表于 2009-11-19 14:29:12

只有一个镜头是这样？所有部品都测过么？

kelibox · 发表于 2009-11-21 03:27:36

有量過尺寸嗎? !!!
部品都测过嗎?

jakkyy · 发表于 2009-11-25 16:24:02

是比较严重
您的帖子长度不符合要求。当前长度: 8 字节系统限制: 20 到 9999999 字节

henry007 · 发表于 2009-12-9 20:06:11

可以制作标准的镜头检测治具量测，如果是整批性的，镜头本身相差太大，或者后焦设计不对（可以前后移动镜头，如果可以变好，说明后焦不对）。
如果是单个这样，量测材料尺寸，是否是哪个尺寸错误。
