conics008 · 发表于 2009-6-7 13:45:39

本帖最后由 conics008 于 2009-6-7 14:11 编辑

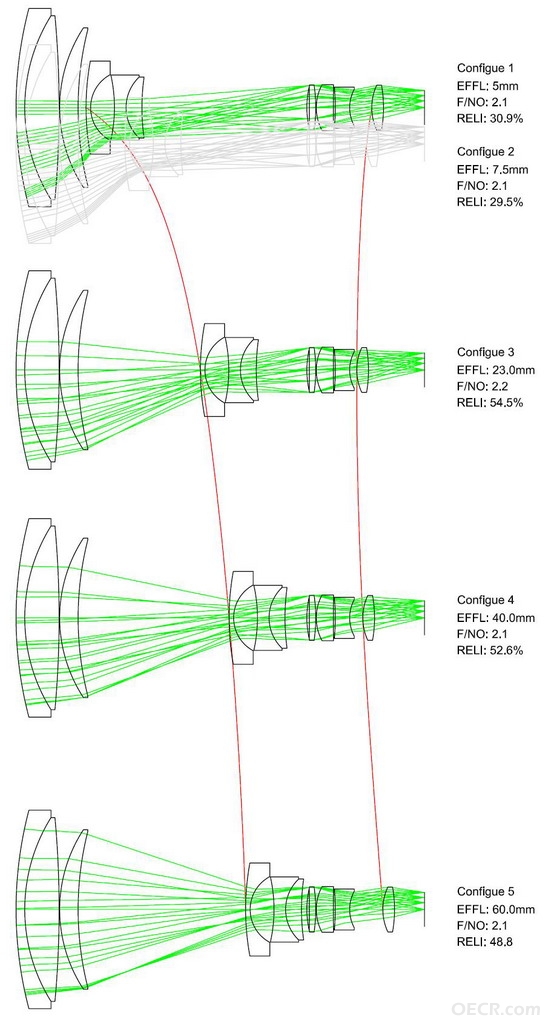

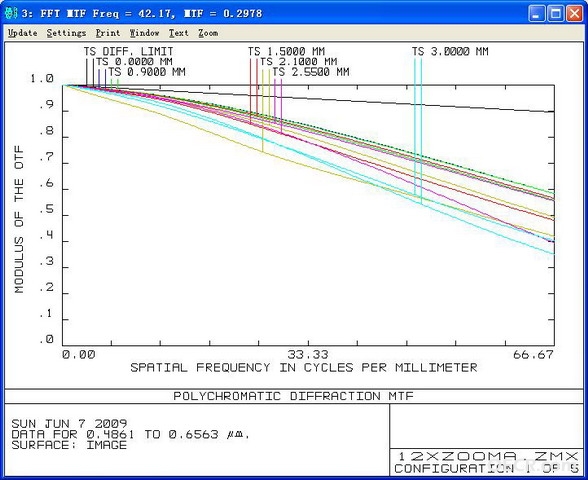

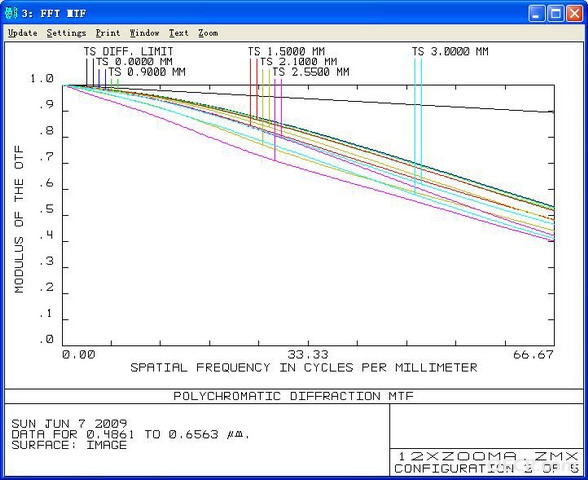

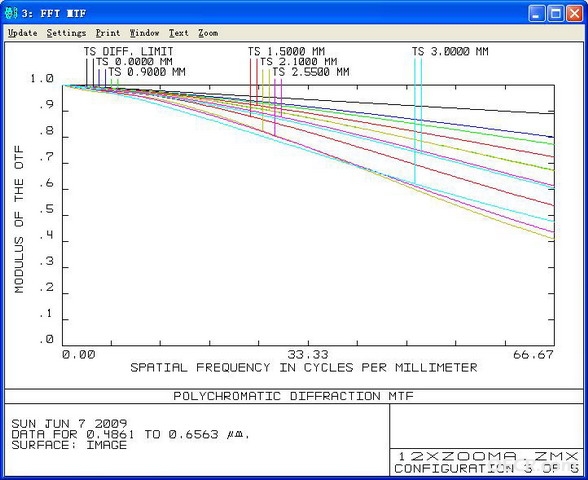

Show一下，恳请高手指点一二，各位朋友多多捧场
焦距: 5~60mm 12X
靶面尺寸: 直径6mm(1/3'' CCD, 640X480)
总长: 72mm
最大外径: 35mm
结构: 9G1P

conics008 · 发表于 2009-6-7 13:47:54

本帖最后由 conics008 于 2009-6-7 14:17 编辑

zoomking · 发表于 2009-6-9 03:24:04

楼主的搞什么工作的啊

xiaoniu · 发表于 2009-6-9 08:31:39

短焦时RElI只有30.9%，是否太低了

zjhenglin · 发表于 2009-6-9 08:41:52

强悍！！！需要好好学习了

henry007 · 发表于 2009-6-9 12:22:38

看起来相当不错啊，以后多多请教

lwj03005 · 发表于 2009-6-9 14:25:12

我也有此疑问，你的照度是不是太低了。通常要超过50%吧，你的CONFIG1才30%，整个画面边缘与中心照度相差会很大。

conics008 · 发表于 2009-6-10 00:34:11

本帖最后由 conics008 于 2009-6-10 00:35 编辑

感谢高手指点，呵呵。
这个镜头的设计过程中，针对相对照度问题我也是有过慎重考虑的，也曾犹豫再三，不断地在相对照度、总长、镜片口径上面取舍。肯定是希望把相对照度做到50%以上，但考虑到一般情况对焦清晰区域一般不会用到边角，也见过目前有的投影机投出来的全白画面边角照度只有中心照度的30%左右，感觉上也还勉强能接受，后来在“几何光学-相差-光学设计”一书中找到“拦光通常不超过50%，实在不得已时，拦掉70%也是勉强许可的”，算是找到理论依据。于是就“理直气壮”的go on了...

bodaozcy · 发表于 2009-6-10 16:12:53

我得30%是没问题的，以CCD 的性能，完全没有问题，不过在比较暗的环境可能会有差别，问题不大。不过这个镜头结构太传统了，变倍组承担变倍任务太重，补偿组基本没起作用，所以造成广角端有这么大的渐晕。

conics008 · 发表于 2009-6-10 21:08:03

确实，广角端的渐晕光阑就是变倍组，10楼的朋友一语中的呀，呵呵

cyphy · 发表于 2009-6-10 22:37:59

应该可以考虑把第二个固定组放到补偿组一起
