激光经过扩束镜后，脉冲尖峰被削去

guitian · 发表于 2009-5-25 16:55:37

最近碰到一个问题：
激光经过扩束镜后，脉冲尖峰被削去。大家帮忙分析一下什么原因。

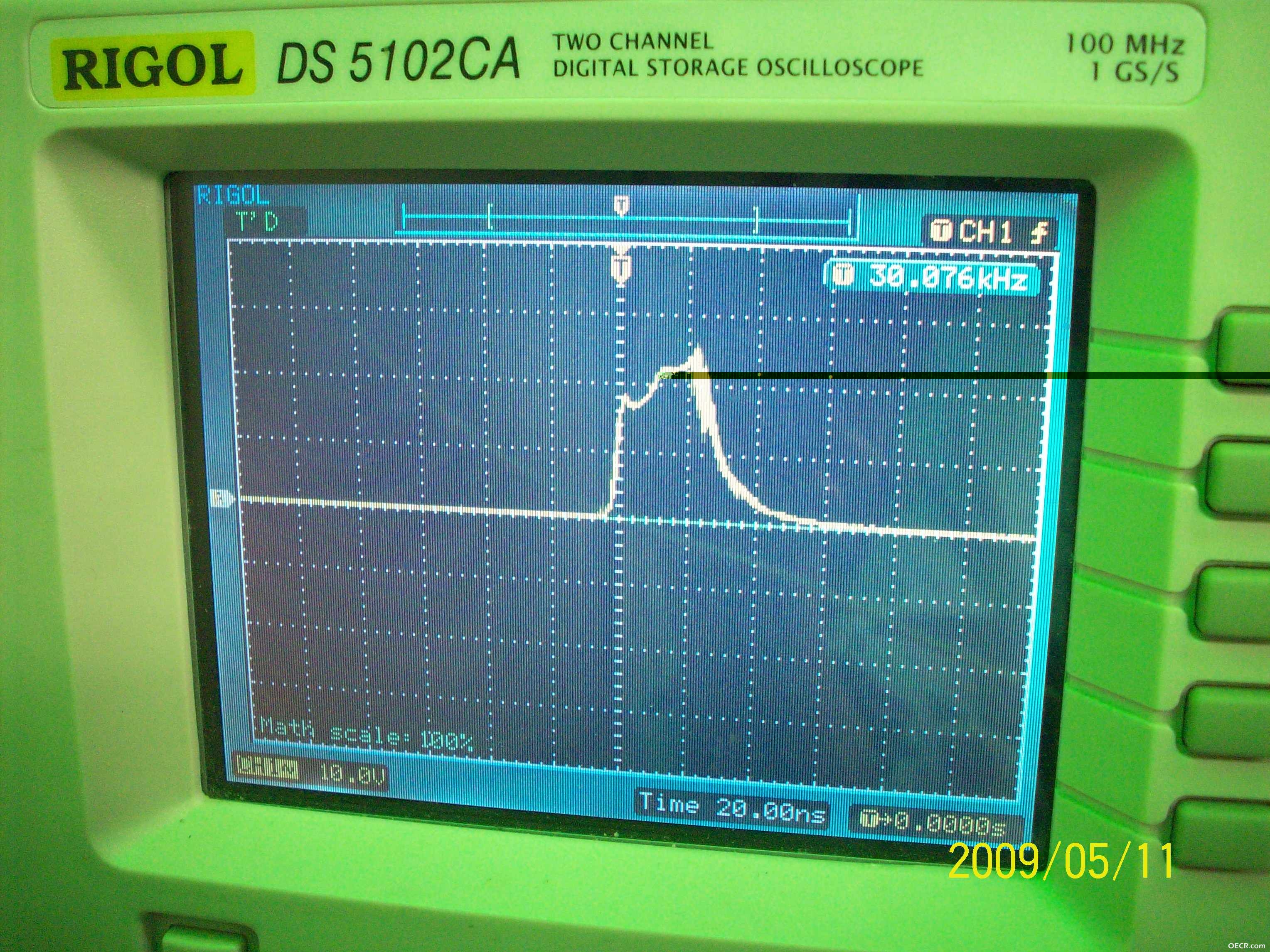

脉冲波形见附件。

xxh666666 · 发表于 2009-5-25 20:11:23

是不是出于某种特殊工艺应用而设计的呀.

再也不能这样 · 发表于 2009-5-26 07:34:14

本帖最后由再也不能这样于 2009-5-26 07:37 编辑

这个还真是挺特别的。脉宽也被展宽了吗？是不是跟检测方式有关系啊？以前探头接收到多次反射、散射的光时，会测到展宽的脉冲或多脉冲。
太君，图片上传前resize一下好瓦？

guitian · 发表于 2009-5-26 08:53:45

测量上没有任何问题。没加扩束镜前，测量激光脉冲是非常标准的尖峰，脉冲宽度15ns。在其他商用激光器上也发现同样现象。觉得很纳闷。

扬帆起航 · 发表于 2009-5-26 09:32:28

你的扩束倍率是不是很大啊？

kaka · 发表于 2009-5-26 09:57:35

flat top

zzcloud · 发表于 2009-5-26 10:27:40

波长不匹配，扩束有吸收？
还是您发现了一种非线性光学薄膜材料与器件！？

guitian · 发表于 2009-5-26 11:43:11

扩束镜是15倍的。532绿光。不存在非线性吸收的问题。

robinhand413 · 发表于 2009-5-26 13:13:08

应该是两个脉冲的相干叠加，是不是二次反射造成的？、

再也不能这样 · 发表于 2009-5-26 14:32:08

太君说了，扩束前是15ns脉宽，扩束后波形从附图上看来脉宽似乎没有展宽啊，所以不大像叠加。真是奇了怪了。呼唤老家伙们出场讨论。

xigema · 发表于 2009-5-26 16:08:13

有换一台示波器试过么？

zzcloud · 发表于 2009-5-26 17:13:14

1.能否上传扩束前的波形，
2.探头是否衰减或者匹配正常，这个图感觉有拖尾
3.是否有电磁场的干扰
