大家看一下是不是锁模的波形！

EinsteinDirac · 发表于 2009-2-22 13:06:46

本帖最后由 EinsteinDirac 于 2009-7-10 11:05 编辑

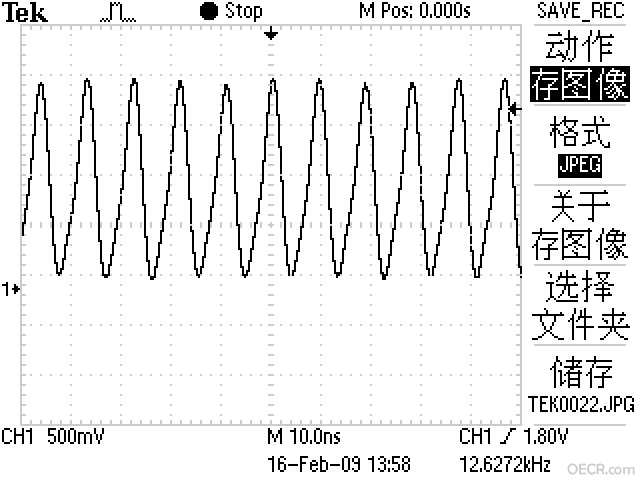

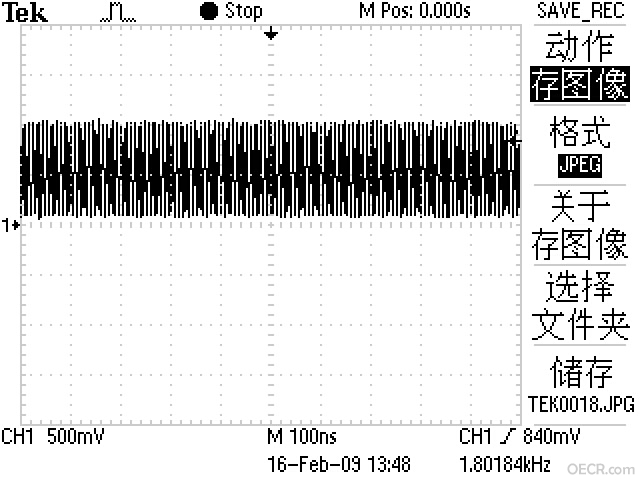

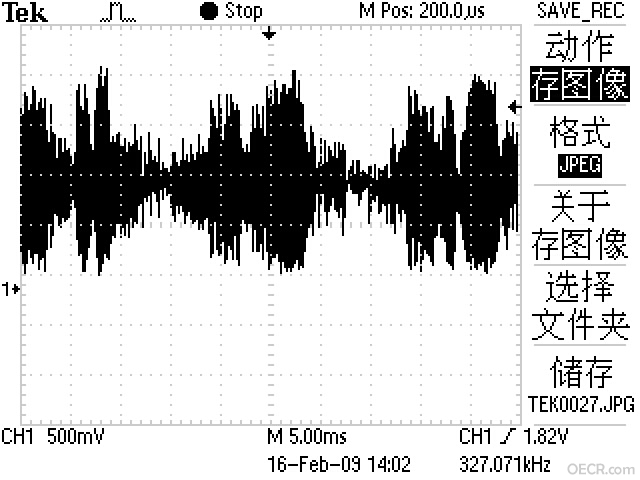

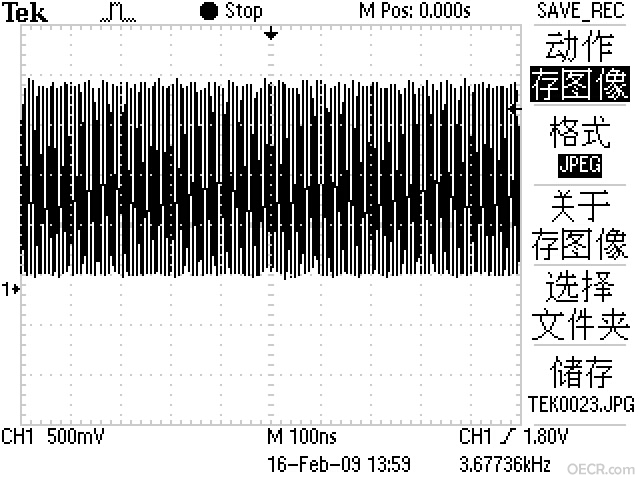

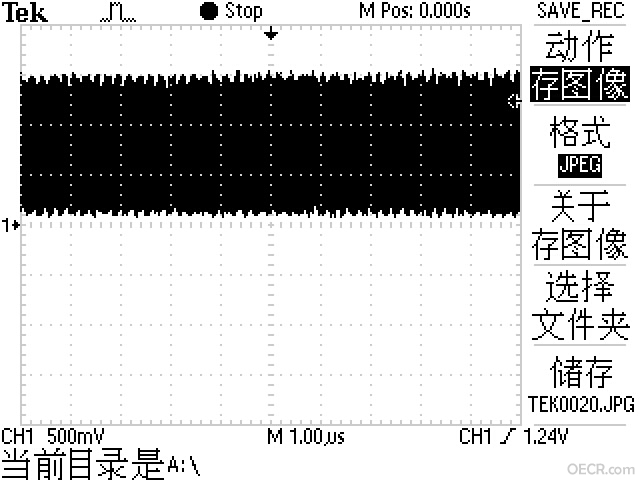

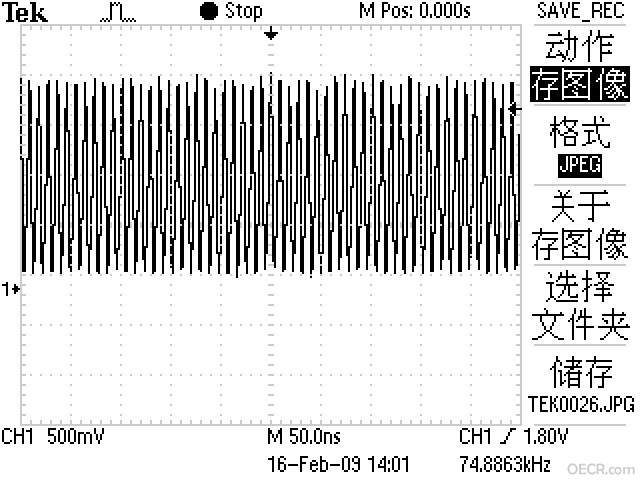

大家判断一下看看这个是不是锁上模了，谢谢指导

wwwcai · 发表于 2009-2-22 22:29:24

好像是锁上了

············································

matthewlas · 发表于 2009-2-25 15:40:48

没有研究过，但感觉是锁上了

a5317a · 发表于 2009-2-26 16:21:51

锁上了？？？？

korjon · 发表于 2009-2-27 06:25:20

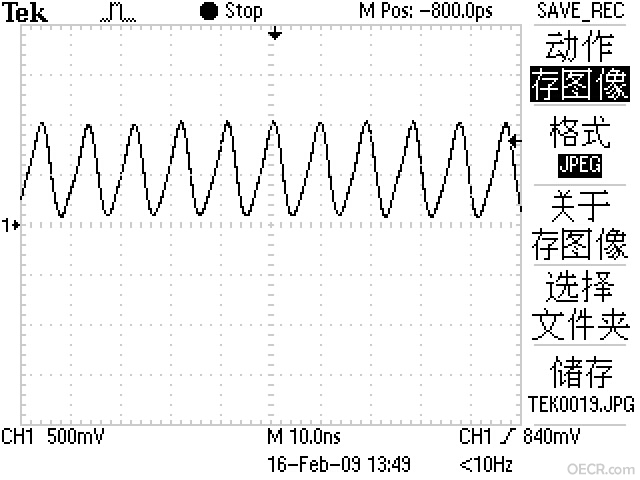

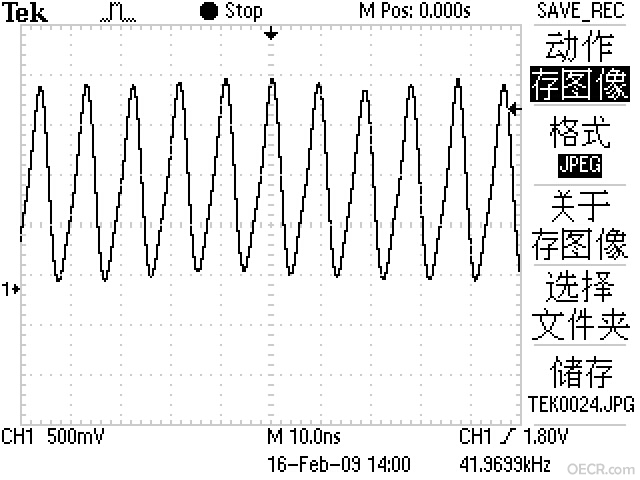

1064nm的？你的Photodiode是多少Hz的？时间长度为10ns的那个感觉怪怪的，如果Photodiode的频率低于谐振腔的重复频率倒是可以理解，不过如果是1um的探测器，目前应该带宽都很宽吧，不至于出现这种形状。另外，感觉有点调Q趋势。如果是连续锁模，示波器上的Reference Level不用调那么高吧。你注意一下光束质量。

korjon · 发表于 2009-2-27 06:29:40

还有个问题，就是你是不是没加衰减片？示波器上显示的纵坐标500mv，是不是太大了，探测器估计都饱和了。另外，还需要注意探测器的有效面积，如果感光面积很小，建议衰减后用透镜聚焦一下。

EinsteinDirac · 发表于 2009-2-27 23:46:15

楼上高手啊，佩服！
