投影机PCS系统有谁了解吗？

粤凌翔玻璃 · 发表于 2009-2-11 17:09:13

投影机PCS系统有谁了解吗？欢迎各路大虾指教。

粤凌翔玻璃 · 发表于 2009-2-12 22:55:15

真的没有人知道吗？？？

proaide · 发表于 2009-2-15 08:09:54

在对光偏极化时，有50%的光，如S光不能穿透偏光膜，PCS系统可以把这50%的S光转换为P光，从而更高效率的利用光功率。

粤凌翔玻璃 · 发表于 2009-2-16 23:07:01

3# proaide

PCS是如何组成构造的？包括哪些元器件
老兄是否了解

milanrambo · 发表于 2009-2-17 00:05:25

你说的是 PBS把偏振分光棱镜

mengfh · 发表于 2009-2-17 16:02:49

楼上做DLP投影的吧，选个TIR棱镜作图标

proaide · 发表于 2009-2-18 08:48:58

在资料上见过介绍,还没有见过商品化的产品.
一般的偏光片,比如说S光过不去,PCS系统就用微反射镜横向反射90度后再反射出去,再转成P光.
和DBEF不是一个概念
和PBS也不是一个概念

粤凌翔玻璃 · 发表于 2009-3-1 12:18:22

7# proaide

这样讲还有点靠谱，目前的PCS系统主要是日本宝来，住友化学等几家在生产

粤凌翔玻璃 · 发表于 2009-3-2 22:11:35

需要在玻璃基板上贴偏光膜

蓝天夏 · 发表于 2009-3-13 18:22:11

7楼对，9楼错。贴的是1/4波片

粤凌翔玻璃 · 发表于 2009-3-18 19:56:57

呵呵，这个概念一直搞不清楚，请楼上的多指点

蓝天夏 · 发表于 2009-4-2 22:28:32

本帖最后由蓝天夏于 2009-7-18 20:40 编辑

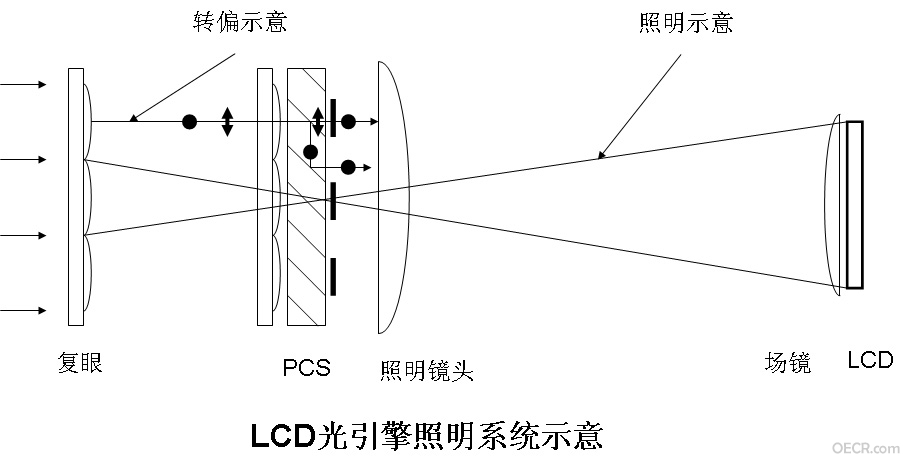

第一个复眼将平行光会聚在PCS处，直接透射出的P光经1/2波转成S光，系统都转成S光有利于光路的排布。
