设计了一款LED路灯二次光学透镜：地面为狭长型均匀光斑

uplight · 发表于 2009-2-8 09:37:11

uplight · 发表于 2009-2-8 09:37:53

材质为PC，透镜，模具表面抛光。

uplight · 发表于 2009-2-8 09:39:11

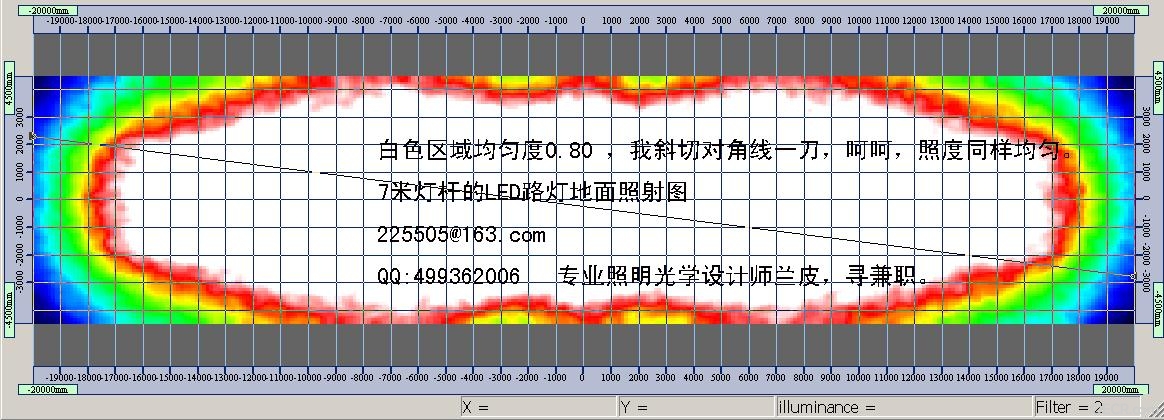

首先我来发个图片，图片标号：1：

uplight · 发表于 2009-2-8 09:40:34

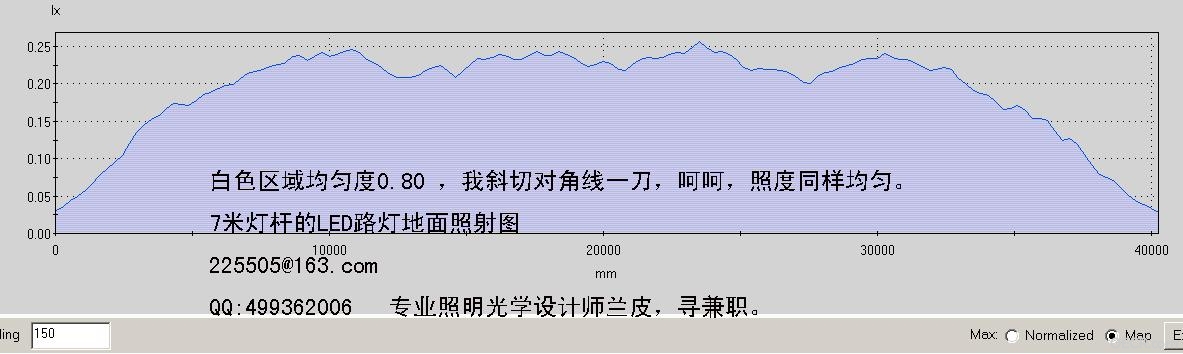

首先我来发个图片，图片标号：2：

uplight · 发表于 2009-2-13 08:49:54

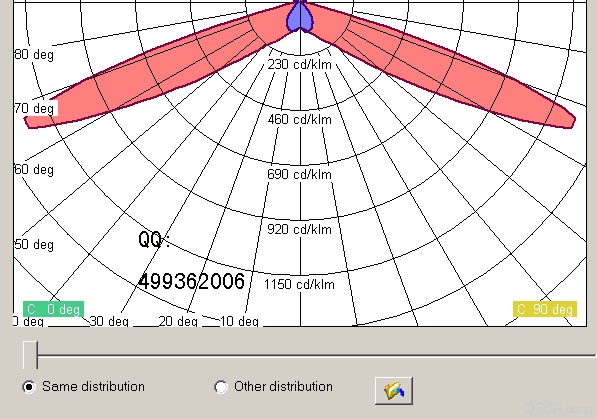

贴个标准路灯的标准蝙蝠式配光曲线图：
（地面长方形光斑均匀度0.80）

uplight · 发表于 2009-2-20 16:45:36

本帖最后由 uplight 于 2009-2-20 16:50 编辑

本人设计路灯专用照明光学系统：矩形光斑聚光透镜，
朗伯式LED发光后，通过透镜
使地面获得理想的矩形照度分布，
整灯的配光曲线为标准蝙蝠式，
LED隧道灯、大功率LED路灯透镜 led lens
LED透镜材料推荐
地面长方形光斑的大功率LED路灯的LED透镜设计
1w的LED，设计透镜需要一周，
2～10w的LED，设计透镜需要10天，
10w以上的LED，设计照明光学系统，需要二周，
求兼职 QQ:499362006 225505@163.COM
联系：13530489089

jialaiyy · 发表于 2009-2-28 11:34:46

正需要中想做你的学徒不知需要否

uplight · 发表于 2009-3-6 08:37:05

欢迎大家技术交流！！！
