关于APD信号放大问题

天真无鞋 · 发表于 2008-10-7 14:53:39

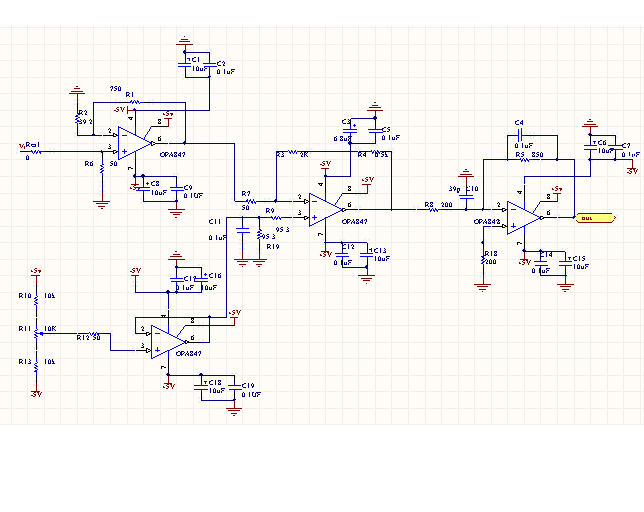

本人设计了一个APD信号放大电路（附电路图如下）：其要求是:100M以上带宽，0.8mv交流信号上叠加一个200mv的直流信号，滤掉直流信号只放大交流信号！电压增益1000 左右！本人设计的是采用OPA847运放，三级放大，采用射随差分输入来消除直流信号从而只放大交流信号
在调试电路的时候发现了一下几个问题：1）第三级放大根本不起作用。2）带宽不够 3)噪声很大，只要人靠近就会有干扰 4）电路反馈干扰很大，输出对输入的干扰影响很大！
请各位大虾指点下电路中的错误之处，或有任何意见或建议请与我联系：QQ165293940 pipi820@126.com 不胜感激！

aaronzhou · 发表于 2008-10-12 10:31:01

前放电路在哪儿？第三级输出是多少？

天真无鞋 · 发表于 2008-10-13 08:48:08

前放是APD 自带的，跨阻为47K,可负载50的AC 输出或大于2K 的DC输出
调试时第三极输出和第二级一样！

[ 本帖最后由天真无鞋于 2008-10-13 14:50 编辑 ]

tomy · 发表于 2008-10-13 21:31:31

信号源/传感器具有100M带宽？我没有查，OPA847的单位增益恐怕也没有100M吧？
再有工作于100M，可以到射频波段了，肯定需要厚实的屏蔽盒。。。
还有200mv的直流信号应尽早去除，最好是同步去除。。。

天真无鞋 · 发表于 2008-10-14 09:51:05

OPA847带宽达到3.9G ，调试的时候确实没有用屏蔽盒，现在考虑进去了！
你说的直流信号尽早除去，那是用什么方法呢? 差分电路还是加法电路？

ruinan · 发表于 2008-10-14 10:43:59

好深奥啊

不懂的路过啊

williamgann · 发表于 2008-12-15 21:46:10

APD 输出阻抗是多少啊，你的电路输入阻抗是多少，放大器的增益是多少，如果增益太低，器件手册上看，其带宽达不到100M

sandy10218 · 发表于 2008-12-16 11:32:40

我也在做APD接收的，噪声很大，也是放大不明显，请问有什么解决方法？

bcw_1985 · 发表于 2009-12-16 14:10:12

楼主，请问你做的是什么信号的放大？
