一个较难的膜系设计测试下大家的设计能力~

mangovc · 发表于 2008-8-19 23:02:52

基底：BK7
HR-1123 R>99.8% HT-1064 T>80% ，HT-1320 T>50 %， HT-561 T>90%
镀膜材料不限，能设计出来的分享下设计的思路啊~~

gxbm · 发表于 2008-8-20 09:40:24

这个设计很普通，根本没有难度，实际生产的指标优与你提的要求．　　楼主想请教别人可以直说吗．哈哈　　　

mangovc · 发表于 2008-8-20 11:09:56

呵呵，我做出来一个用AL2O3和SIO2的膜系，可实在是有点厚。你是什么设计的啊？

ZHJ7239 · 发表于 2008-10-2 13:41:52

用TI3O5和SIO2做,没什么难度

qjy · 发表于 2008-10-6 10:24:16

呵呵！高手呀！用TI3O5和SIO2能做到楼主的要求？能把膜系给大家看看吗？

sofilm · 发表于 2008-10-6 12:03:04

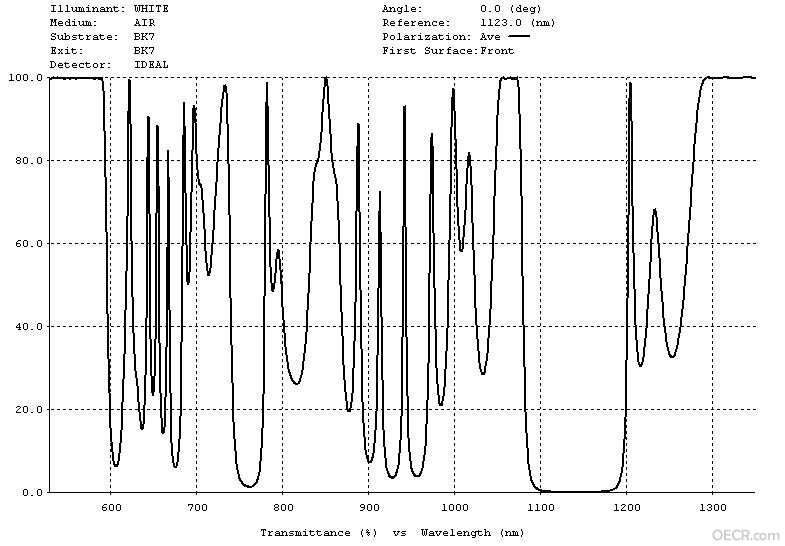

下面的附件够达到吗？不知道怎么把图片直接放网页上

jiayuch · 发表于 2008-10-8 15:08:17

呵呵

yzhuang · 发表于 2008-10-11 10:40:37

6楼真的是高手啊,工艺上容易实现吗?

shaodong1311 · 发表于 2008-10-12 22:17:06

HR-1123 R>99.8% 很难镀啊，AR要求很高啊。

章钱国 · 发表于 2008-10-15 12:32:46

这样也行啊，高手啊，佩服啊。

mangovc · 发表于 2008-10-15 15:22:16

sofilm的膜做得很漂亮啊，请问你是用什么材料啊？

sofilm · 发表于 2008-10-16 17:13:26

TA2O5 127.65
SIO2 513.62
TA2O5 123.86
SIO2 714.59
TA2O5 128.3
SIO2 532.99
TA2O5 131.86
SIO2 626.04
TA2O5 126.63
SIO2 552.35
TA2O5 143.18
SIO2 566.04
TA2O5 130.84
SIO2 614.81
TA2O5 155.27
SIO2 566.49
TA2O5 106.41
SIO2 662.81
TA2O5 114.47
SIO2 519.67
TA2O5 175.31
SIO2 560.63
TA2O5 91.56
SIO2 615.91
TA2O5 135.53
SIO2 653.35
TA2O5 109.07
SIO2 557.62
TA2O5 145.76
SIO2 713.55
TA2O5 102.12
SIO2 517.96
TA2O5 87.76
SIO2 642.7

一个较难的膜系设计测试下大家的设计能力~

回复 2# gxbm 的帖子

下面的附件够达到吗

回复 6# sofilm 的帖子

大概这样
