高重频(1--200KHz)电光Q开关驱动源

ruinan · 发表于 2008-7-28 10:47:04

原帖由 再也不能这样 于 2008-7-22 17:56 发表
谢谢robinhand413。
既然BBO的EO系统有如此多优点，那为什么到现在才在市场上出现呢？BBO的eo之前不能普及的原因是什么？

价格啊

bbo价格比ktp 贵太多了啊

Sisay · 发表于 2008-7-28 11:16:13

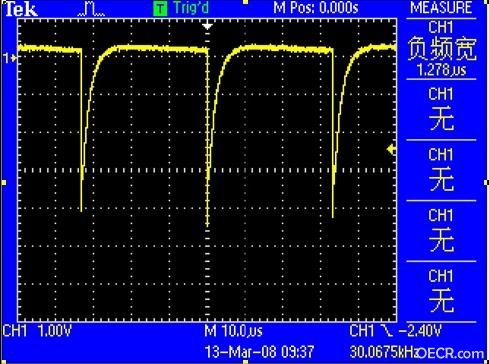

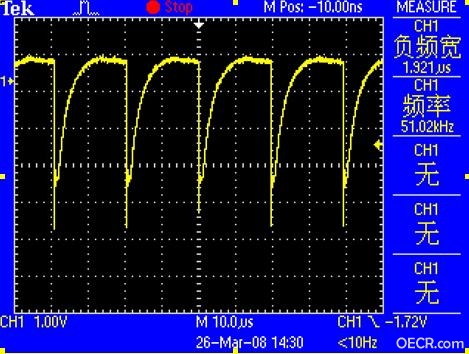

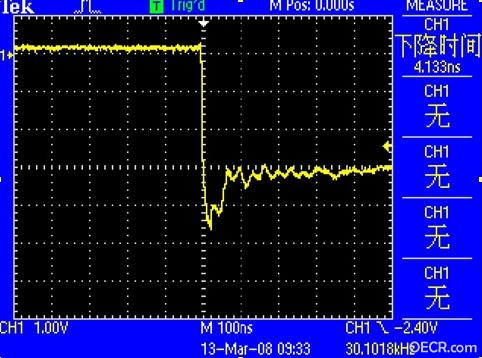

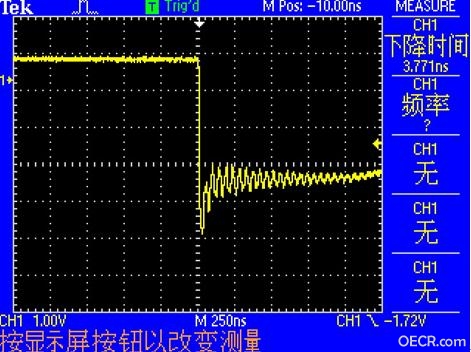

图一是Q驱动源工作在30K时的测试结果，图二是Q驱动源工作在50K时的测试结果。

何必有我 · 发表于 2008-7-28 11:21:40

请把你们的调Q355和532激光器的资料发给我，特别是脉冲的波形 gggcccc@163.com 我有些应用需要

robinhand413 · 发表于 2008-7-28 14:03:35

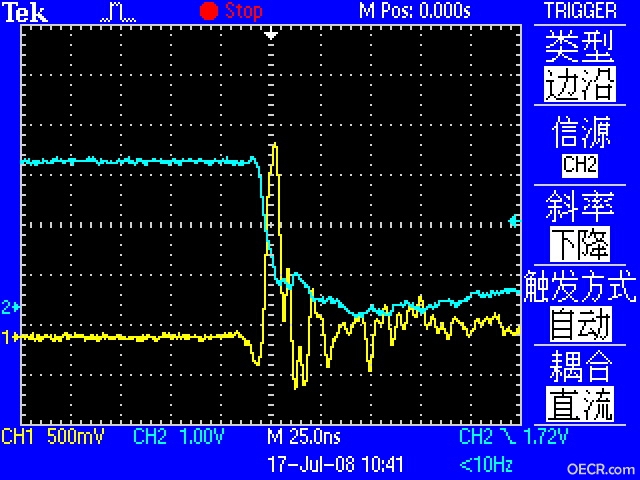

1通道为激光脉冲波形，2通道为调Q高压波形

再也不能这样 · 发表于 2008-7-28 14:44:05

你们是用下降沿驱动EO出光，因为你们的下降沿很陡。但在较高频率下，这种驱动方式会不会使EO晶体发热严重？

robinhand413 · 发表于 2008-7-28 15:02:23

我们做了很长时间试验，没有发现晶体发热的现象。另外，你提到的脉冲下降沿的问题，我认为上升沿或下降沿对于同一个Q电源来说，都是一样的。之所以用下降沿，我们是采用了退压式调Q.如果你习惯加压式，在光路中加个1/4波片就okay了。

再也不能这样 · 发表于 2008-7-28 15:42:10

原帖由 robinhand413 于 2008-7-28 15:02 发表
我们做了很长时间试验，没有发现晶体发热的现象。另外，你提到的脉冲下降沿的问题，我认为上升沿或下降沿对于同一个Q电源来说，都是一样的。之所以用下降沿，我们是采用了退压式调Q.如果你习惯加压式，在光路中加个1 ...

可以改变占空比给个波形图看看吗？想看看你们的上升沿是不是和下降沿一样陡。如果不够陡的话是不是会影响激光脉冲宽度？

之洋 · 发表于 2008-7-30 21:34:09

看来是没说清楚。我想看看上升沿的样子。还有图上好像是3000伏的时候，能不能打到6000伏。主要是看6000伏时的上升沿是不是能到10纳秒。

高科技 · 发表于 2008-8-6 14:31:11

图上每格代表1000V,目前常用的是3--4KV。6KV一样可生产，但得先下定单。

高科技 · 发表于 2008-10-31 15:30:52

高重频电光Q开关驱动源

性能参数：

脉冲上升时间       ＜10ns

脉冲宽度          1us

脉冲高压          1kv－6kv（可选）

重复频率          1－200kHz （可调）

供电                24±2v（DC）或220v(AC)

触发方式          内外触发均可

寿命                ＞10000小时

再也不能这样 · 发表于 2008-10-31 15:58:17

寿命＞10000小时

这个是怎么说的？受什么限制？
AO好像都不会坏。。。。。。。。。。。。。。。

再也不能这样 · 发表于 2008-10-31 16:00:06

通常孔径多少啊？可以关掉多少W？
老外说他们的dpssl的脉冲宽度可调，大概是怎么做的？
