设计1250-1620nm透射5%分光膜（附膜系结构图）

有间黑店 · 发表于 2008-6-25 03:05:37

如题：设计1250-1620nm透射5%分光膜
基底：ZK4
膜料：ta2o5、sio2
参数要求：1250-1620nm，T=5%；1520—1620nm，WDL=0.2—0.3dB且T@1620nm>T@1520nm；1260—1620nm，WDL<0.6dB；
膜系结构要求：尽量规整，优化调整越少越好；膜层灵敏度越小越好；ta2o5层尽量不超过2H。

经过摸索，已经设计出

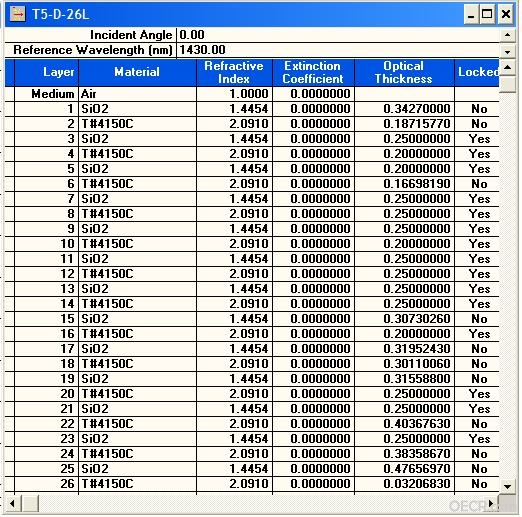

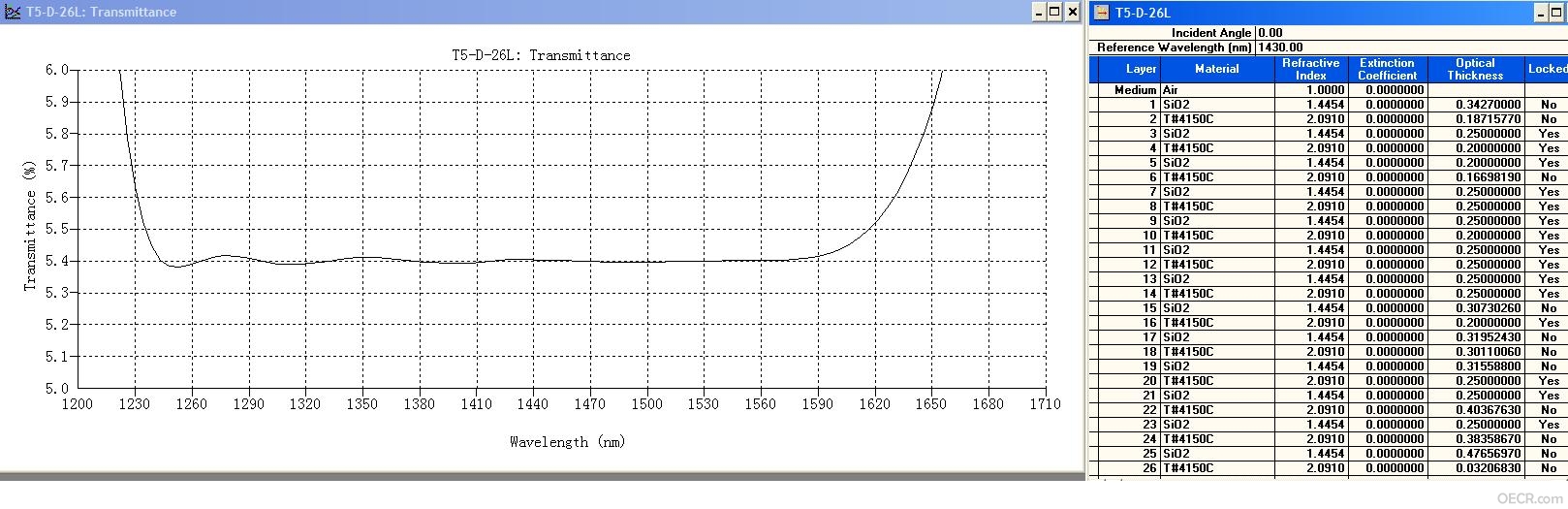

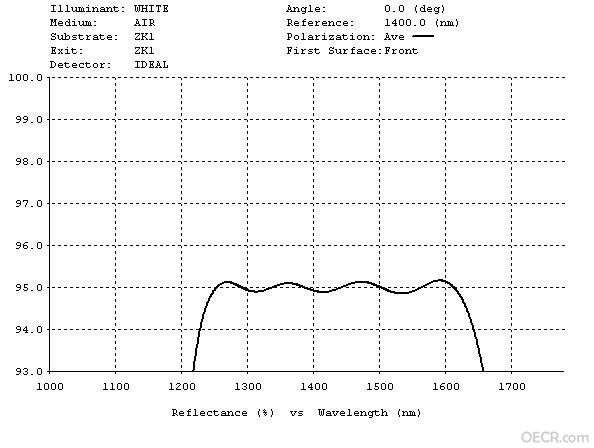

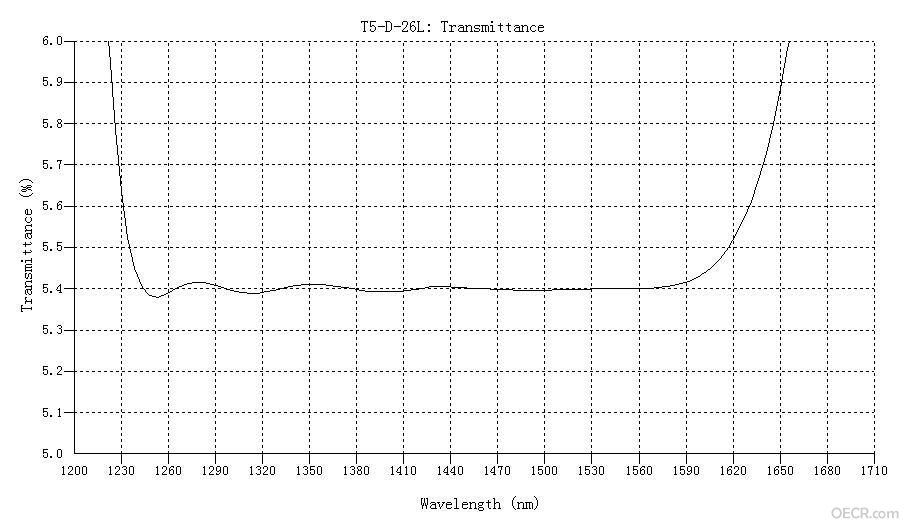

如图：

设计方法的话，有兴趣的朋友可以联系我，一起讨论。QQ：29951759

[ 本帖最后由有间黑店于 2008-6-26 20:44 编辑 ]

wazxq · 发表于 2008-6-25 12:44:54

1250-1620nm范围太大。。。只能全优化。

mangovc · 发表于 2008-6-26 16:18:40

设计出来了，可很难实现~~~~范围实在是宽了点

有间黑店 · 发表于 2008-6-26 20:05:49

已经设计出来了，不过个人认为还有改进的空间。

nk3100 · 发表于 2008-6-27 21:58:15

楼主用的是什么软件设计的呀?
是MCalc
这个吗?

有间黑店 · 发表于 2008-6-28 10:52:15

Macleod
....................................

nation · 发表于 2008-6-29 16:34:18

将初始结构发给我看看，分光膜是不能这样去设计的。

有间黑店 · 发表于 2008-6-29 20:00:20

哦，那应该怎么设计？我是新手，也没什么经验。分光膜的初始结构不是很了解。
我首先是用（HL）^n的，然后先将目标设为透射1%。使用simplex优化后逐步将目标提高到5%。
为了使膜系尽量规整，逐步将厚度统一到1个四分之一波长或其它厚度。反正使不同厚度的数量尽量少。
最后考察膜层灵敏程度，使每一层厚度变化造成曲线波动的程度尽量小。这样再实际镀膜过程中，可以保证稳定性和一致性。

您看下有什么不对的地方，请指正！
