请教：ｚｅｍａｘ中如何使入射光线的角度大于９０度

维子 · 发表于 2008-6-9 19:32:44

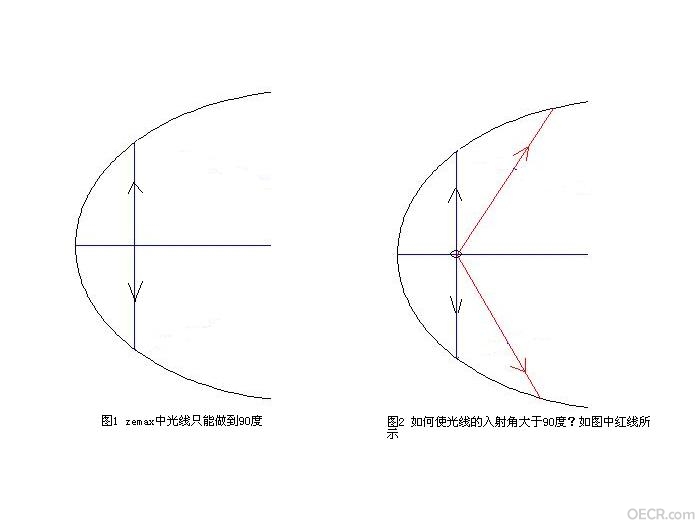

请教：椭圆反射碗　光源在一个焦点上，在ｚｅｍａｘ中如何使入射光线的角度大于９０度

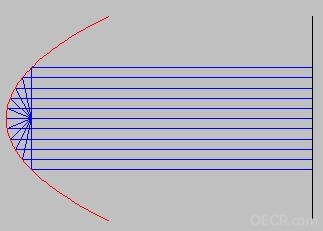

我现在只能做到图１的形式

维子 · 发表于 2008-6-10 11:48:56

各位大虾有知道的吗
小弟挺着急的阿？？？！！

ciomwy · 发表于 2008-6-10 20:49:05

使用非序列模式试试看

维子 · 发表于 2008-6-10 21:50:29

我设置非序列模式了，但是提示反射面和光源不能设置为非序列
弱弱的问一下是在　ｓｕｒｆ　ｔｙｐｅ　里设置非序列（ＮｏｎＳｅｑＣｏｍｐ）吧？？？？

Zhongjun · 发表于 2008-6-11 20:36:44

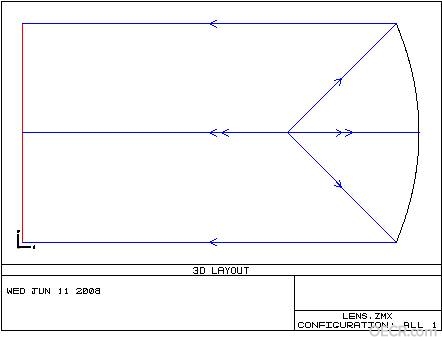

你可以把反射面反过来，即是光源在左边，反射镜在右边。只要控制反射镜的口径即可。

维子 · 发表于 2008-6-11 21:12:01

可是这样你的入射角也不大于90度阿？？
可能是你理解错我的意思了我是要不论是光源在左还是在右只要入射角大于90度

optoboy · 发表于 2008-6-12 10:04:05

在序列里面是近轴光线追迹，做不到大于90度的入射吧。即便做的很大（还是小于90度），入瞳像差已经很大很大了，需要把Ray Aiming开启才行。
如果楼主只是做投光分析的话在非序列里面做吧。

ggll · 发表于 2008-6-12 11:06:36

非序列可以做，做led都没有问题

维子 · 发表于 2008-6-12 18:32:25

不好意思　　我的ｚｅｍａｘ用的　不是很熟　
哪位能告诉我具体的步骤吗？
小弟万分感激！！！

维子 · 发表于 2008-6-14 21:01:19

大家帮帮忙阿？！！！

维子 · 发表于 2008-6-18 07:37:12

有没有　达人　能帮助解决　一下阿？！

维子 · 发表于 2009-5-19 10:02:20

还没有解决阿！！！
帮忙啊？？！！！！
