从点列图怎么判断有哪些像差影响

sliang456

由一点发出的许多光线经光学系统后，因像差使其与像面的交点不再集中于同一点，
而形成了一个散布在一定范围的弥散图形，称为点列图。这些像差包括球差、彗差、像散、
场曲、畸变等影响，这些像差在点列图中各有什么特征呢？
    彗差的非对称性好判断，其他像差请指教，

guanchuchu

我认为点列图中只能体现球差、彗差，但一般而言，好的系统，弥散癍很小。要看以上几种相差，在垂轴相差曲线中有明确的体现。例如，曲线与纵轴包围的面积体现弥散斑的大小，两端点连线与纵轴的交点表示系统的彗差大小等

sliang456

我现在用的点列图是用Shadow_UVI得出来的，应用于同步辐射领域的光学掠入射系统。点列图不能反映出场曲的特征，因为场曲体现在空间，像散好象能看的出来吧，怎么在图形中看出有这些象差的影响，

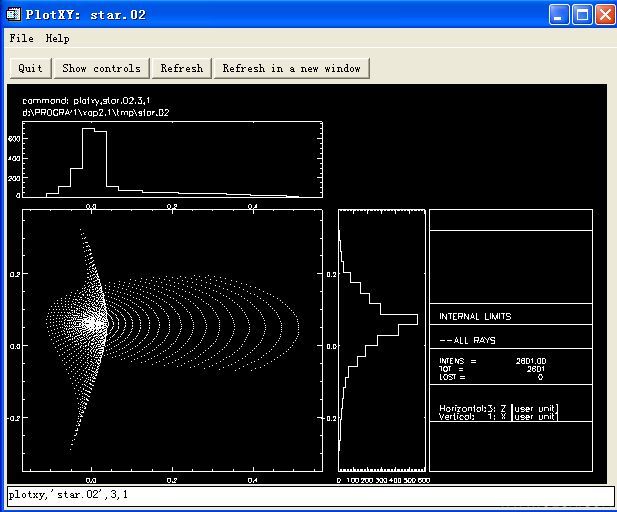

附图是一个超环面镜和球面镜组成的双元件系统得出的点列图，用的是点光源，
请指教

optoboy

我觉得弥散斑携带了光学系统对波前的所有影响的信息，它是物理光学在几何光线追击下的近似形式。对于单独的球差、色差、像散、慧差，我们确实能够根据他们的特点辨认出来。但是对于一个多种像差并存的系统里面，这种影响是叠加的，应该不是简单的线性叠加。要想辨认出来，我认为有一定的难度，除非某种像差起主要的影响作用。拙见。

淡淡的蓝色

请教:怎样从点列图中看出哪种像差是系统的主要像差?

gmfc

学习中。。。。

淡淡的蓝色

请问: 有做过像质评价的吗?
点列图,MTF?
希望多多赐教
不胜感激

blueboat2008

看看

optoboy

其实也没什么成熟的方法，我只说了一个很特别的情况。比如看到的整体的弥散斑形状很像慧差单独存在时的样子，那么主要就是受到慧差的影响。但是慧差所存在的准确的值和是否满足像差容限，就要用运算元等其他方式来看了。弥散斑不适合精确分析像差，只能做一个大概的评价。

sliang456

能不能给我讲解一下场曲的知识啊，场曲的曲率怎么求？

liuyouqiang

通过LAY OUT和点列图、光纤追迹图同时看，效果能好点的，应该能看懂

optoboy

兄弟 很多书上都有讲场曲呀
我觉得书上要比我讲的好，也详细的多哈
其实场曲曲线是根据实际的子午、弧矢光线的焦点与近轴高斯焦点之间的差别绘出的。
如果说有计算公式的话，肯定有，特别复杂的像差公式
因为理想的单透镜是不存在场曲的
这个场曲的曲率计算比较困难，用光线追迹的方法比较好。
