求助：目镜的光阑球差(已有部分答案)

optoboy · 发表于 2008-5-16 11:27:05

那位高手了解目镜的光阑球差
我设计了一个视场30度的目镜，我感觉这个目镜的光阑球差还是蛮大的，
光阑球差从何而来，又如何控制呢？

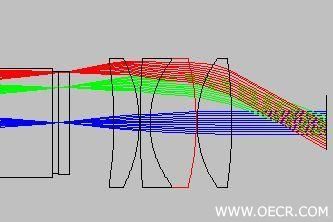

下图最后一面为理论出瞳位置

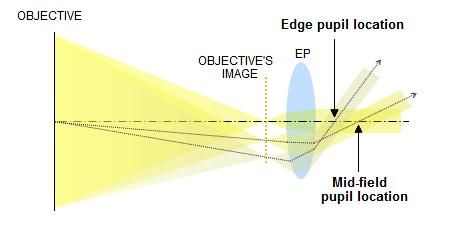

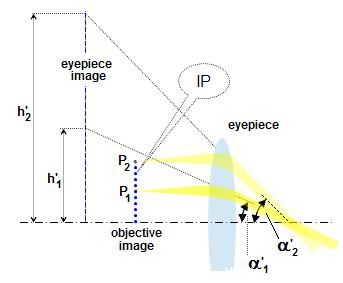

找了一些：理论上，目镜出射的平行光束夹角（目镜视场角）是与物镜的视场和放大倍率成比例的，由于目镜畸变的存在，并且畸变随着目镜视场的三次方增加。对于大视场的目镜来说，目镜的视场要考虑畸变的影响，也就是目镜的视场=理论视场+理论视场×畸变。这个影响最终导致，出射光束在光轴上的相交位置不同，即：光阑球差。
但是消掉光阑球差并不是把畸变消掉这么简单，具体的我也没弄清楚。
希望大家踊跃参与讨论哦！
[ 本帖最后由 optoboy 于 2008-9-16 14:58 编辑 ]

luliok99 · 发表于 2008-5-17 01:01:09

好文，占个广告位。
求购最好的液压机到无锡液压机械厂是专门生产液压机械、四柱液压机、液压机原理向知道液压机价格请咨询四川航空液压机械厂，佛山液压机械厂生产的单单柱液压机提供液压机设计，德州液压机具厂和四川航空液压机械厂求购湖州液压机设计和液压机维修的方向在南通液压机有限公司。

optoboy · 发表于 2008-5-19 08:21:56

昏倒～～
////////////////////////////////////（此字符与回复无关，仅为凑数：））

ly1983 · 发表于 2012-4-9 14:28:29

我来打个广告的，呵呵。

liulisheng1 · 发表于 2012-4-9 22:22:29

来学习一下

gao019 · 发表于 2012-4-25 20:42:11

hanqi_999 · 发表于 2012-5-29 13:58:21

光阑球差怎么定义的，请参考王永仲的鱼眼镜头。然后在上来提问。

shangdong123 · 发表于 2012-6-29 15:13:57

我来打个广告的，呵呵。
