邀请watermoon等前辈讨论一下这个谐振腔

vivi627 · 发表于 2008-4-15 10:07:04

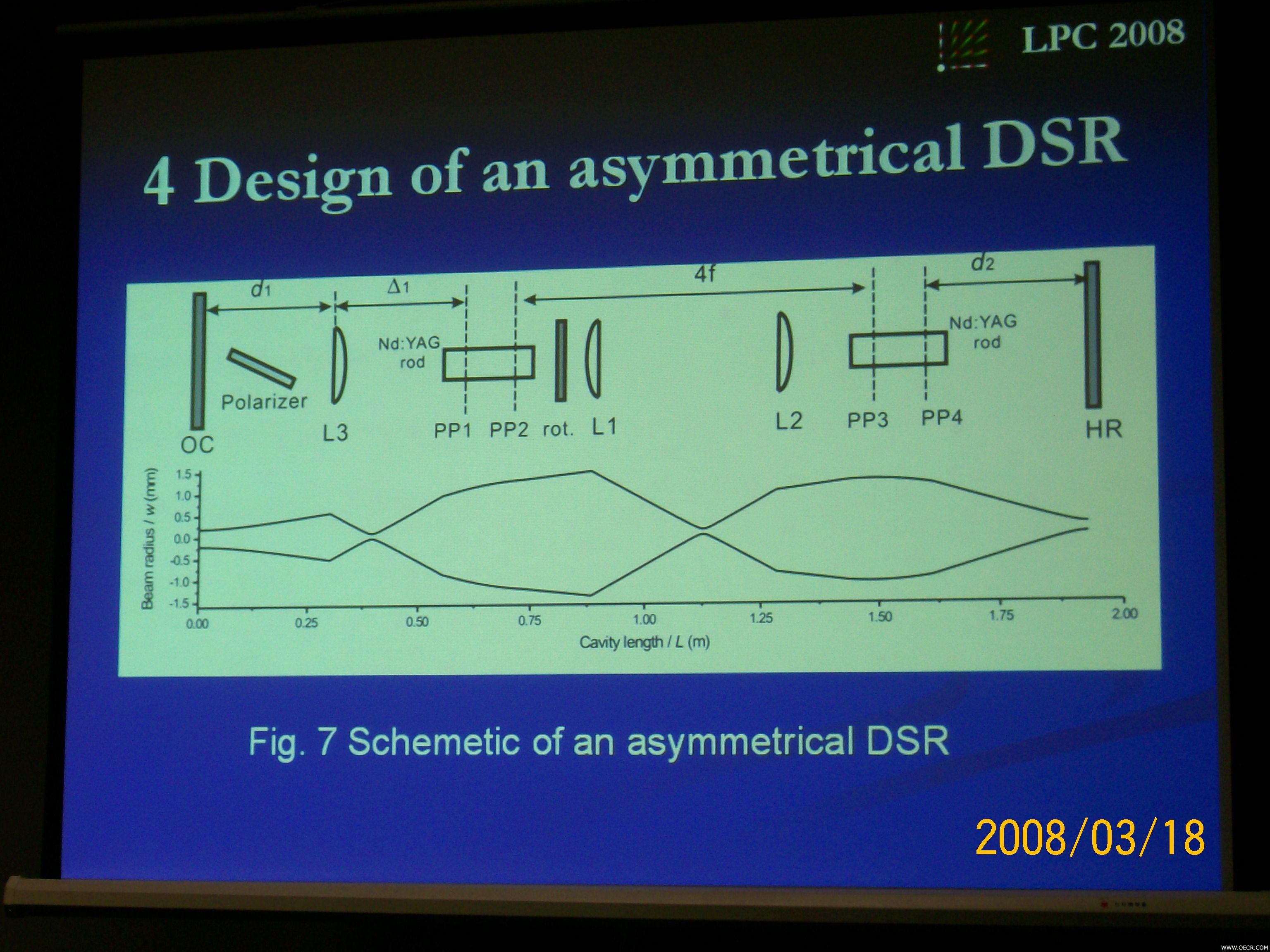

希望和各位前辈,讨论这个谐振腔的设计思路,它给了我一些启示,但是还有些不怎么明白的地方,请赐教

[ 本帖最后由 vivi627 于 2008-4-15 10:16 编辑 ]

guitian · 发表于 2008-4-15 12:20:04

这个应该是双棒串接的YAG激光器
透镜1，2，3的目的是保证晶体处具有大的激光模体积；
Polarizer保证偏振输出；
ROT.应该是一个波片吧，可能是用来做热应力双折射补偿用的吧。

teapot · 发表于 2008-4-15 12:35:18

这是侧泵吗？
L1和L2构成的透镜系统焦距是f，两个YAG距离4f是为了保证两个晶体里面的模体积大致相等，当然可以用一个透镜代替L1和L2，这里用两个透镜应该是出于消相差的考虑
L3的作用应该是改变光束发散角，短焦变长焦，这样才能插入Polarizer

shizh · 发表于 2008-4-15 12:44:39

是这样的：
大模体积+热致双折射补偿+像传递侧面泵浦激光器，
L1和L2的作用是形成晶体棒的像传递；
ROT是 90度旋光晶体，补偿两个棒的热致双折射补偿（退偏）；
L3的作用是在棒上形成大的基模体积；

最后目的都是为了获取好的光束质量，同时又有较高的光-光效率。

annespring · 发表于 2008-4-15 12:46:32

这个是侧泵的。
两个激光头之间用旋光片rot来补偿热致双折射。

watermoon · 发表于 2008-4-15 13:26:54

原帖由 vivi627 于 2008-4-15 10:07 发表
希望和各位前辈,讨论这个谐振腔的设计思路,它给了我一些启示,但是还有些不怎么明白的地方,请赐教

标题。。。。。
我汗。。。。。。。。。。。。。。

bigflfl · 发表于 2008-4-15 13:53:02

多谢3楼。

zemax · 发表于 2008-4-16 05:59:39

原帖由 shizh 于 2008-4-15 12:44 发表
是这样的：
大模体积+热致双折射补偿+像传递侧面泵浦激光器，
L1和L2的作用是形成晶体棒的像传递；
ROT是 90度旋光晶体，补偿两个棒的热致双折射补偿（退偏）；
L3的作用是在棒上形成大的基模体积；

最 ...

恩，不错，这个解释最完整了。

ruinan · 发表于 2008-4-16 08:49:18

原帖由 shizh 于 2008-4-15 12:44 发表
是这样的：
大模体积+热致双折射补偿+像传递侧面泵浦激光器，
L1和L2的作用是形成晶体棒的像传递；
ROT是 90度旋光晶体，补偿两个棒的热致双折射补偿（退偏）；
L3的作用是在棒上形成大的基模体积；

最 ...

热致双折射补偿是由ROT L1 L2组成的4f成像系统组成的。根据文献记录这样的补偿热致双折射效果是最好的。

ruskie · 发表于 2008-4-16 10:57:02

哈哈，小林子懂得真多啊。

“L1和L2的作用是形成晶体棒的像传递”像传递通常的透镜距离比较远，L1L2的距离是4f，能起到像传递的作用吗？

[ 本帖最后由 ruskie 于 2008-4-16 10:59 编辑 ]

Laser20080808 · 发表于 2008-4-16 19:43:16

九个光学件：两个腔镜，三个透镜，两个棒，一个偏振片，一个旋转片
1、设计达到怎样的激光性能啊？
2、Asymmetrical DSR中DSR＝Diode pumped Solid state laser Resonator?
3、研究？

bai3697 · 发表于 2008-4-16 21:13:51

能人不少，学习了很多，在这一一谢过了，
