使用声光调制器如何降低激光脉冲的重复频率

kirbyguyi · 2008-3-19 22:55:00

激光器是光纤飞秒激光器，出来的频率大概是几十兆hz,打算用AOM使其频率降到几十Khz，有人做过类似的东西没

fliablerain · 2008-3-19 23:38:53

用AOM一般是把连续光调制成脉冲光的吧
如果调制脉冲光的话，那不是两个频率叠加了？

watermoon · 2008-3-20 08:59:24

原帖由 fliablerain 于 2008-3-19 23:38 发表
用AOM一般是把连续光调制成脉冲光的吧
如果调制脉冲光的话，那不是两个频率叠加了？

不是叠加了，而是形成包络脉冲，也就是一个大脉冲下包络若干个小脉冲。。。。。

kirbyguyi · 2008-3-20 19:35:07

是做飞秒激光啁秋脉冲放大技术中用到的，看其他文献上只是提到用AOM来降低重复频率，能不能说详细一点，谢谢了

watermoon · 2008-3-20 20:46:43

原帖由 kirbyguyi 于 2008-3-20 19:35 发表
是做飞秒激光啁秋脉冲放大技术中用到的，看其他文献上只是提到用AOM来降低重复频率，能不能说详细一点，谢谢了

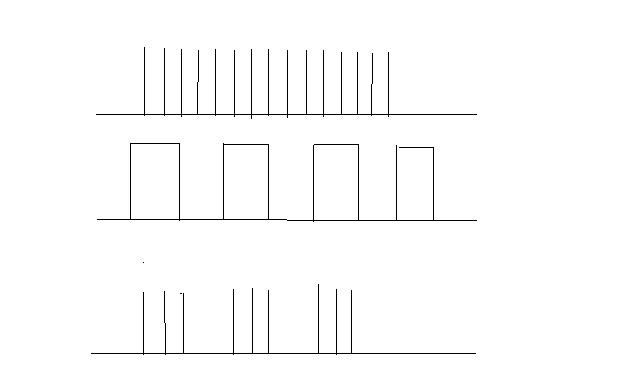

大概就是这个图的意思，很容易理解了，在AO关断的时间内，没有脉冲输出，而在AO打开的时候才有脉冲输出
调制效果与AO的重复频率和占空比有关

kirbyguyi · 2008-3-21 10:13:56

谢谢啊，那AOM怎么调制它的占空比呢，我想让AOM在打开的时间内输出只有一个脉冲，你这张图自己画的还是哪来的

kirbyguyi · 2008-3-21 10:32:52

还有，查了下一般的aom的光学上升时间都在几纳秒左右，而我需要调制到fs级的，不知道能不能用

watermoon · 2008-3-21 11:16:29

原帖由 kirbyguyi 于 2008-3-21 10:32 发表
还有，查了下一般的aom的光学上升时间都在几纳秒左右，而我需要调制到fs级的，不知道能不能用

不好意思，我拿画图板自己画的。。。。
你几十兆的重复频率，就算是50MHz吧，那么单脉冲周期就是20ns左右，
那么要想控制每次只出一个脉冲是很困难的，我觉得
提示：可以在泵浦源上面做文章

[ 本帖最后由 watermoon 于 2008-3-21 13:22 编辑 ]

fliablerain · 2008-3-22 00:20:36

aom目前大都是1二百兆的调制频率你要求的fs太高啦
