求助：膜系

zhengtianliang

各位大侠看看
nd=1.58
要求：400-900平均小于0.5
这个膜系怎么设计？

Lxykoko

哪里那么宽呀?!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

dalaoxu

好象是有吧.超宽带增透 9层高低折射率叠加组成的好象是可以,我也给忘了.TIO2.SIO2

XIANL

5层就可以作到\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

ic5

经典的一个超宽带设计：
Glass/0.049H  0.115L  0.1179H  0.0453L  0.5341H  0.0633L  0.0962H  0.2906M  /Air

H: TiO2           L:SiO2        M:MgF2

对于你要求，因为基板折射率不同，重新优化一下即可！

Lxykoko

原帖由 ic5 于 2007-12-17 10:39 发表
经典的一个超宽带设计：
Glass/0.049H  0.115L  0.1179H  0.0453L  0.5341H  0.0633L  0.0962H  0.2906M  /Air

H: TiO2           L:SiO2        M:MgF2

对于你要求，因为基板折射率不同，重新优化一下即可！

这样有几个峰?颜色呢?

dalaoxu

4个峰吧

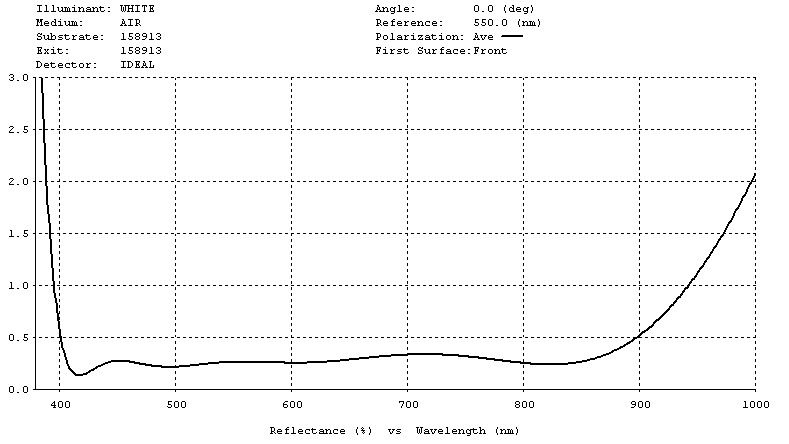

jhxxmlhk

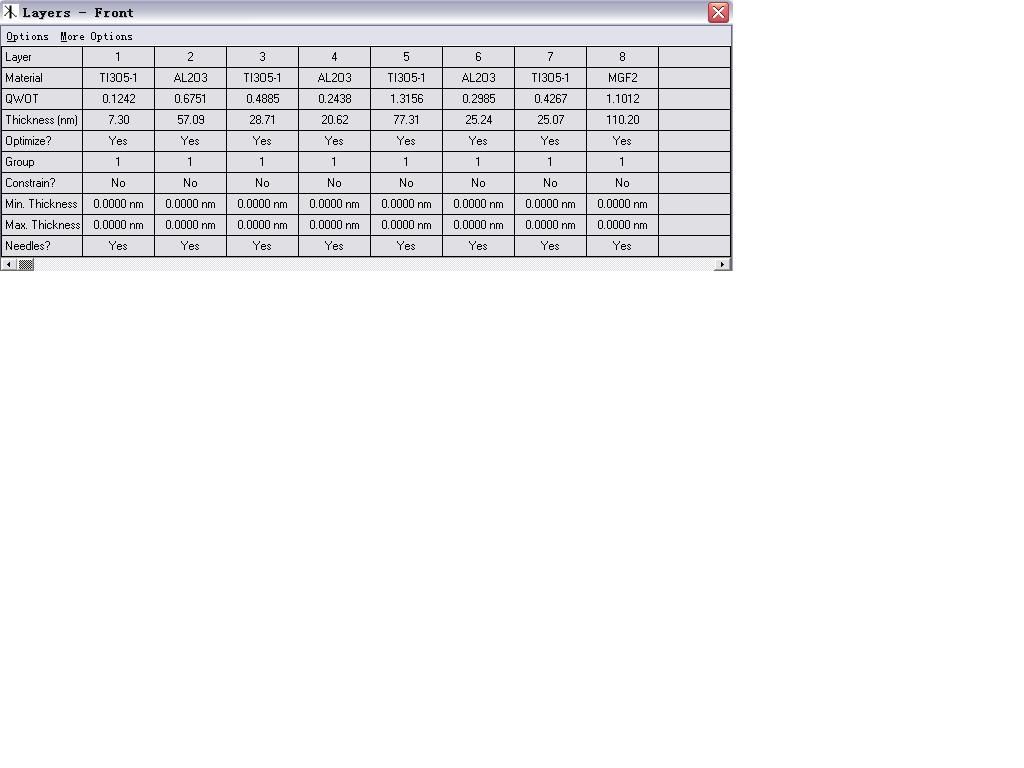

TI3O5-1           7.30      nm
AL2O3          57.09     nm
TI3O5-1          28.71     nm
AL2O3          20.62     nm
TI3O5-1          77.31     nm
AL2O3          25.24     nm
TI3O5-1          25.07     nm
MGF2         110.20    nm
反射膜色做的好的话无色.折射率匹配好点容易实现.

zzzz

关设计出来没用.
关键是否能镀的出来
如果你的设备不够高级,那难度很大

XIANL

原帖由 Lxykoko 于 2007-12-17 20:22 发表

这样有几个峰?颜色呢?

这个膜系好象不对吧,看看是哪里错了,不是增透膜的膜系

XIANL

原帖由 ic5 于 2007-12-17 10:39 发表
经典的一个超宽带设计：
Glass/0.049H  0.115L  0.1179H  0.0453L  0.5341H  0.0633L  0.0962H  0.2906M  /Air

H: TiO2           L:SiO2        M:MgF2

对于你要求，因为基板折射率不同，重新优化一下即可！

这个膜系好象错了,你实际代入看看,哪里错了,不是AR膜系

wb-yw

简单,六层膜搞定   (HL)^3   H:钛酸锆  L:氟化镁
优化一下,国产设备可以作到.
