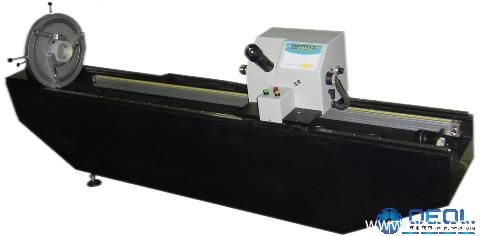

数字式非接触式球径仪

wchen

本公司出售数字式非接触式球径仪，有需要请联系，TEL:13381904832  联系人：陈先生  。谢谢!
wchenss_321@163.com
一．    用途
数字式非接触式球径仪，是用于精密测量球面的曲率半径（如光学样板、透镜等曲率半径）的光学测量仪器。是利用抛光球面的发射成像原理而设计的。直接读数。由于采用非接触式的测量方法，因此，能避免接触测量表面所引起的测量误差及碰伤。
二．    规格
1.    测量范围：
曲率半径测量范围（毫米） 凸面R<=30mm
                        凹面R>=25至1000mm
被测件夹持直径（毫米） ￠5~￠150
2．球面半径测量精度：<=0.01%R(R>=50时)
3．工作台摆动范围：±30
4．瞄准显微镜：
类别    放大倍数    数位孔径NA    瞄准误差（微米）    工作距离（毫米）    测量范围（毫米
目镜    10 X
消色差

物镜    4 X    0.1    44    38.0    R>=500
    10 X    0.25    7    7.31    R>=100
    40 X    0.65    1    0.50    R>=25
5．读数系统：
本仪器采用1米计量光栅读数，最小示值为：0.001毫米
6．电源：220V。LED灯
7．仪器外形尺寸：1400*300*590毫米
8．仪器重量：    50公斤
三．仪器原理
本仪器是利用自准直显微镜分别瞄准被测球面的球心和表面，经球面反射后获得的二次自准直像进行测量的。

冰咖啡

不能测大曲率凸透镜，Ｒ不大于１０００，局限性太大．估计实际应用不理想．

ccc502

wbbseh

ccc502

ccc502

fgbntrnmryjm,ghl.jh';kio\'[

wchen

1.    测量范围：
曲率半径测量范围（毫米） 凸面R<=30mm
                        凹面R>=25至1000mm
被测件夹持直径（毫米） ￠5~￠150
还可以加大工作卡盘尺寸，被测镜头还可以更大。

wcq1224

楼主，2楼的问的是可测曲率半径的范围，而不是外径范围！！！！！！！！！！

optixlt

wchen 发表于 2008-10-3 21:00
1.    测量范围：
曲率半径测量范围（毫米） 凸面R=25至1000mm
被测件夹持直径（毫米） ￠5~￠150

没太看懂，“ 测量范围：曲率半径测量范围（毫米） 凸面R<=30mm”？？？...另想咨询一下价格，谢谢...ibm_386@126.com
