有做1064nm Nd:YAG倍频的朋友么?

cosmoseye

2W连续的Nd:YAG激光器,不打算用外共振腔做倍频(太复杂,而且成本也高,不是我的工作的重点所在,呵呵),所以现在只是单次通过,所以倍频效率toooooooo低了,不知道这种情况下有些什么手段可以提高倍频效率?劳驾有经验的朋友不吝赐教~

ranger

不能放在腔内啊？那除非你能把光斑聚焦到很小。至少100um以下吧。

cosmoseye

不能放腔内,YAG不是自己做的,是InnoLight公司的,所以只能在腔外想办法。

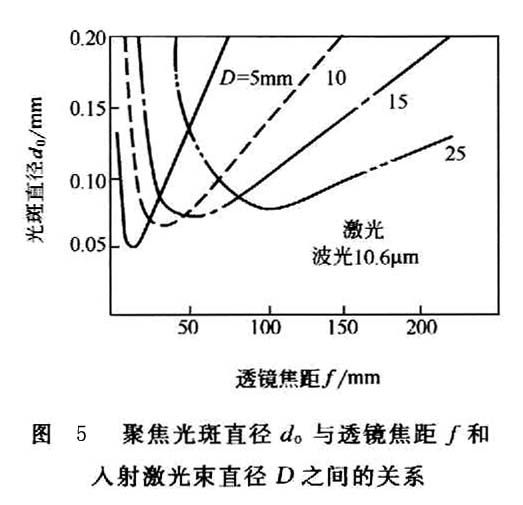

我是在想办法聚焦提高功率密度，但是聚焦后光斑大小，好像跟入射平行光束直径大小以及所用的聚焦透镜焦距都有关系，而且二者搭配好才能达到最好的聚焦效果，下面是我在网上找的一张CO2激光器聚焦的图片。所以我想从理论上知道YAG聚焦光斑大小和景深之类的信息，从而指导达到最好的聚焦效果的时候入射平行光束直径大小和所选透镜焦距。这个论坛有人发过CO2 聚焦的内容 http://bbs.oecr.com/thread-47958-1-1.html ...YAG的信息没有人发过，自己再想想看。

原帖由 ranger 于 2007-9-12 15:43 发表
不能放在腔内啊？那除非你能把光斑聚焦到很小。至少100um以下吧。

[ 本帖最后由 cosmoseye 于 2007-9-12 16:38 编辑 ]

kkkyt

你干什么用啊。？需要什么指标？

cosmoseye

我其实是在做YAG和Ti:Sa激光器的差频,想通过稳频YAG来提高差频emission的稳定性。但是对YAG稳频的话当然又需要把1064nm的光倍频到532nm，因为在这个波段碘才有强吸收，才能实现饱和吸收光谱，从而通过饱和吸收信号来稳频YAG。所以对我来说，YAG稳频最主要的指标就是是尽可能的获得比较高的转化率，获得尽量高功率的532nm倍频光的输出，这样才有利于饱和吸收光谱的实现，进而实现YAG的稳频。

当然本来也可以用共振腔倍频，甚至连碘池都放在腔内，但是因为我工作的侧重点不在这方面，所以不想花费这么作共振倍频那么高的成本和精力。

原帖由 kkkyt 于 2007-9-12 21:50 发表
你干什么用啊。？需要什么指标？

kkkyt

单频的没办法做，带调Q的到是可以做比较高的转换效率，可看您的用途好象不是为了出多少532，而是为了稳频。

cosmoseye

原帖由 kkkyt 于 2007-9-13 17:05 发表
单频的没办法做，带调Q的到是可以做比较高的转换效率，可看您的用途好象不是为了出多少532，而是为了稳频。

你是说单频，还是说连续？调Q的和外共振腔倍频的转化率的确要高得多，我现在2W倍频后才200微瓦左右...不过聚焦方面还可以有改进，提高功率密度。为了稳频，所以我需要多出532nm啊，呵呵。因为用来稳频的饱和吸收光谱需要尽量多的功率，不过mW量级的就够了，所以还是有希望的。

zhongzg

加调Q之后应该会更好些,我们采用的是腔内调Q.

HGcoating

需要倍频膜片的朋友请找我
532R>99.5%     1064T>99%
yjvfhp-j@163.com

Charliesheng

路过。。。。
对外光路不太怎么研究。。。谢谢楼主在这给出最后解决方案。。。如有必要或可能，还请楼主不吝赐教工作原理。。。
Qq：9975637
Msn：charliesheng@netease.com

pegasus-optik

听说用PPLN直接倍频效率很高，不妨查询一下
