请教脉冲固体激光器高手几个问题

ranger

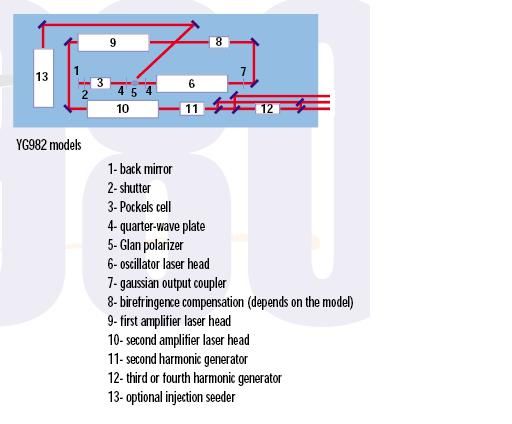

这两天看客户的产品资料。看到了其激光器结构如图所示。
对其中的几个元件的作用不甚了了。想请教各位高手。
2. 7. 8. 13. 分别起什么作用？
谢谢。

chriscarrie

13是个种子源吧?

chenTM

这个装置的原理可能是：单横单纵的种子光源（13)通过偏振耦合方式注入到由1到7组成的谐振腔中实现再生放大，出来的激光经过两级放大（9,10)后，进行频率变换。
1是全反射镜，2是机械光闸，3是电光Q开关，5是偏振棱镜，用于耦合种子光，7是输出镜。9,10为放大级激励器，11为倍频晶体，11,12间的镜片为谐波分离器。

ranger

谢谢了。还想继续问下去。
2是机械光闸 的作用是什么？
7的字面意思是高斯输出镜，是说镀高斯膜的那种输出镜吗？对激光的输出影响大不大？国内有镀高斯膜的吗？
8那个双折射补偿是作什么用的？
13那个种子源一般是什么样的光源，连续的小功率激光器吗？

arvid_h

我也不是特别懂，感觉上这是一个再生放大系统，是不是做飞秒激光的呀？
如果是飞秒激光的话，种子源应该是一个钛蓝宝石飞秒脉冲振荡器（前端需要一个固体激光器做泵浦源）或者是光纤飞秒激光器（不需要泵浦源）。
机械光闸，应该就是机械快门，通过电子定时器控制，可以重复开关。这个我们公司就有。

一知半解，如果有明白的朋友欢迎指正。

kisfire

7和8都是放大前控制光束质量用的，13是注入种子

再也不能这样

7高斯镜应该是用于选基模的吧
8是不是让线偏光入射，圆偏光出射？

lxcomcn

图中13肯定是种子光!

幸福时光

13的种子源一般是小功率,窄线宽的激光器.

shutter就是斩波作用吧?!这样容易与多极放大同步.

7高斯耦合镜,不知道是什么器件,如果是ranger推测的高斯镜,就是折射率从中心向四周以高斯
分布.国内好象只有北京一家公司在做.

器件8双折射补偿,因为一般折叠的腔型会造成子午面和弧矢面的错开.
通过插入一定倾斜平板可以加以纠正。由于折叠次数较多补偿是必须的.

谁知道高斯耦合作用的老师请多指教.谢谢!

kisfire

高斯反射镜的折射率分布为
R=R0EXP[-2(r/w)^2]
有选横模，增大模体积，改善场图均匀性的作用

ranger

综合大家的讨论。
13应该是个小功率单横单纵的种子光源。
7有可能是个高斯反射镜，kisfire说的应该诗反射率分布的方程吧。
8双折射补偿，我还是不明白，感觉幸福时光说的子午面和弧矢面的错开和双折射好像不是一回事情。
2幸福说是斩波作用容易与多极放大同步，是什么个原理呢？
可否继续讨论下去？

linjipeng

感觉光路图有点错误，两个四分之一波片应该放置在激光棒左右两侧，而不是偏振片两侧，用于消除空间烧孔
