带通滤光片

XIANL · 发表于 2007-8-30 11:20:19

能不能用三个腔或更少设计出80nm以上带宽的中心波长500nm的带通滤光片矩形化要好,截止带要求1%以下或更低,截止区域宽一些比较好

ic5 · 发表于 2007-8-30 17:37:11

矩形化要好？？？？
请具体指标化,这是成不成的关键因素，否则无法设计！

XIANL · 发表于 2007-8-31 11:51:20

谢谢您的热心,波形系数在1.4,长波侧5%截止带宽度大约在90nm_100nm左右,通带波形平坦,波纹1%,半宽80nm以上,宽一些90nm,100nm比较好,

XIANL · 发表于 2007-9-3 09:09:23

怎么没有人帮我的忙呢,请教各位了

XIANL · 发表于 2007-9-5 09:14:25

求各位高手指点了

ic5 · 发表于 2007-9-5 10:06:03

你为什么要求3腔呢？腔数和膜层数控制哪一个比较好呢？

以3腔来实现100nm的带通和1%一下的截止好象不太可能呢......

[ 本帖最后由 ic5 于 2007-9-5 10:07 编辑 ]

尘封 · 发表于 2007-9-6 20:11:26

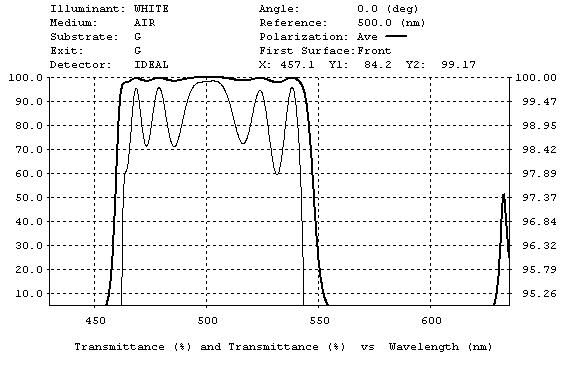

波纹1%很难做,基本不可能,RIPPLE降低比较现实.我初步设计了一个半带宽88nm,不过长波截止只有74nm,
全归整36层,如果想截止更长波,需要加长波通

XIANL · 发表于 2007-9-7 11:08:00

谢谢大家的热心,那个88nm带宽的设计看起来挺高明的,两个曲线中那个较平的是用36层三腔全归整膜系设计出来的吗?请指点指点,在这里多谢了

XIANL · 发表于 2007-9-10 09:17:03

不知道能不能设计出来

XIANL · 发表于 2007-9-13 17:29:12

上面给出曲线设计的那位高手,能不能在多指教一些,谢谢了

XIANL · 发表于 2007-9-17 09:47:37

各位大侠,拜托,拜托了,拜托各位了

XIANL · 发表于 2007-9-17 09:48:44

各位各位应该怎样设计才好啊,帮帮小弟的忙吧
