有關LASER MARKING的設計問題

bbstar

我們團隊想設計一個雷射打標機
採FIBER LASER SOURCE
不過問題來了

有關BEAM EXPANDER
與GALVO HEAD的 擺放位置與工作距離無法確定
請問是否有資料可以參考呢??

BEAM EXPANDER暫定2~8X

謝謝!!!

何必有我

为什么要用可变的扩束,对于成品的打标机来说,用可变的扩束在实际应用中往往得不偿失
而且不管spi还是ipg针对做打标的光纤激光器都可配准直扩束,对于打标来说都足够了,因为光纤激光器的模式的确是很好,所以如果已经用了原配的准直扩束之后再去扩束,也不会达到你想要的更加细的效果.

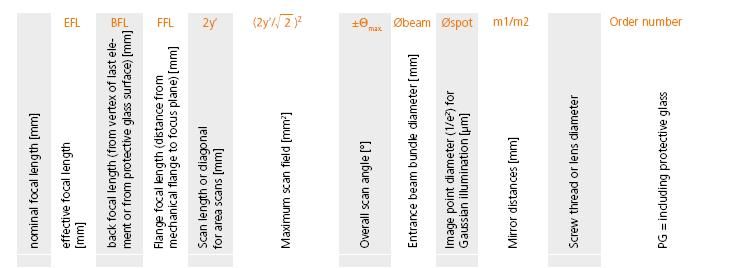

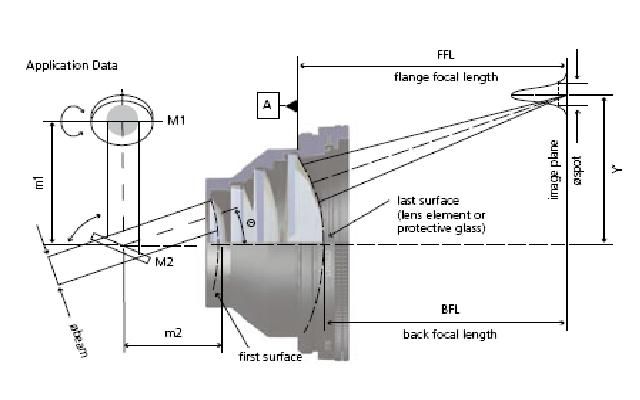

其实每种f-theta lens 都有最适合的入口光束直径,这个可以在厂家的文件中看到.

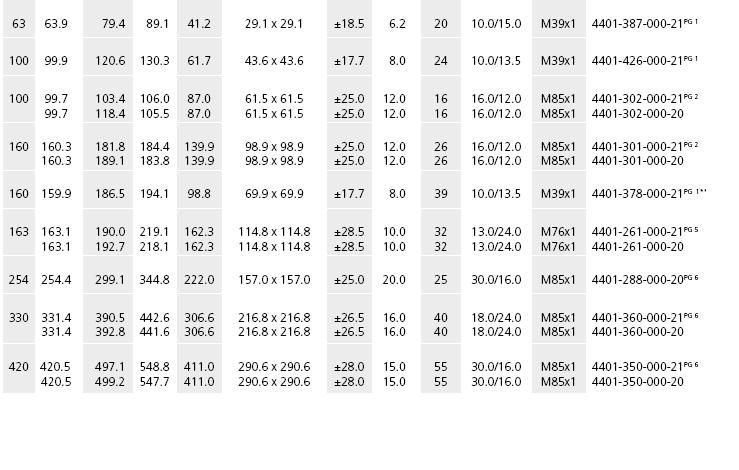

比如常见的1064的场镜
