耦合遇到这种情况，基本已判成死刑（图）

feipeiwang

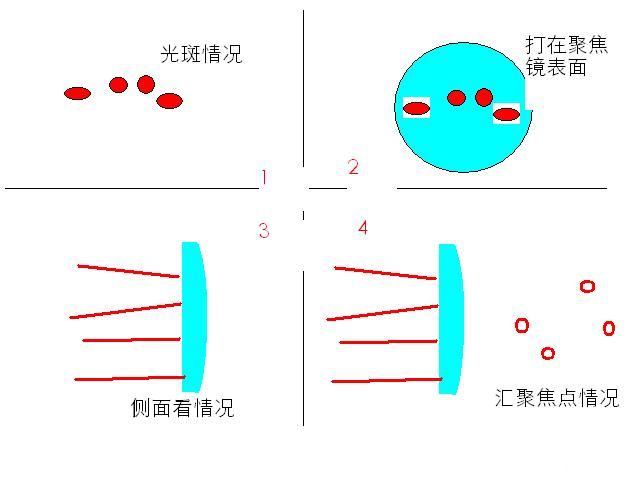

耦合遇到这种情况(见下图)，基本已判成死刑，根本没有办法耦

看图１光班情况，４路不同（＿高斯光），非平行光束，从不通方向过来
看图２打在镜片表面情况
过透镜后各有各的焦点，有深有浅
跟不谈不上耦合

难题，求教
一定要把它耦合进0.６的光纤里,总功率300w，是个较大的难题
前部整形已整到最佳（基本不可动），难题就是这样光如何高效率耦进光纤？

鄙人有个想法，还没有去实施，前部加个毛化镜（不知道有没有这个东西）
理论上讲毛化后损耗很大，但光束方向是控制住了
不知可不可行，请指导一二
或有好的想法指点一下小弟
非常感谢

谢谢

扬帆起航

没有看明白.......

feipeiwang

楼上的讲哪没看明白,讲出来
我好修改
谢谢

hx0999

用四根光纤分别偶合，用1X4的光纤偶合器从一个口输出可以不？

hx0999

你的激光输出怎么会这样？
是一个光源吗？

Raytress

耦合300W到0.6的光纤不是什么难事.

hx0999

楼上的，你光是说说，
对问题的解决一点帮助都没有。

feewang

不明白楼主为什么不把这四路光调同光路？

hx0999

跟#8的看法类似：
一个激光光源输出出现的这种光斑分布情况？

一塌糊涂

看楼主的图，好像是要把四束来自不同光源的光耦合到一起，
我觉得可以用两个主面透镜加以组合，配合以不同的角度，应该可以得到类似散光眼镜的效果，说不定会有用，

feipeiwang

我现在一个一个回复大家的问题
4楼:不行,必须从一根光纤出,求单根总能量
5楼:说的对,不是一个光源,而是4个光源
6楼:我就不回答了
7楼:我表示感谢
8楼:我现在就是遇到这么个问题,一言难尽呀,谢谢
9楼:畫杯糞為力量谢谢您对此难题的一再关注
10楼:对您提的想法我深表感谢,你所说的"类似散光眼镜"的东西是不是将前部整形,又类似"光栅"的器件,是么?
          谢谢,我也希望这个可行,我再查查资料,如果这个办法可行,在耦合不规则光路基础上又有一长足的进步。

何必有我

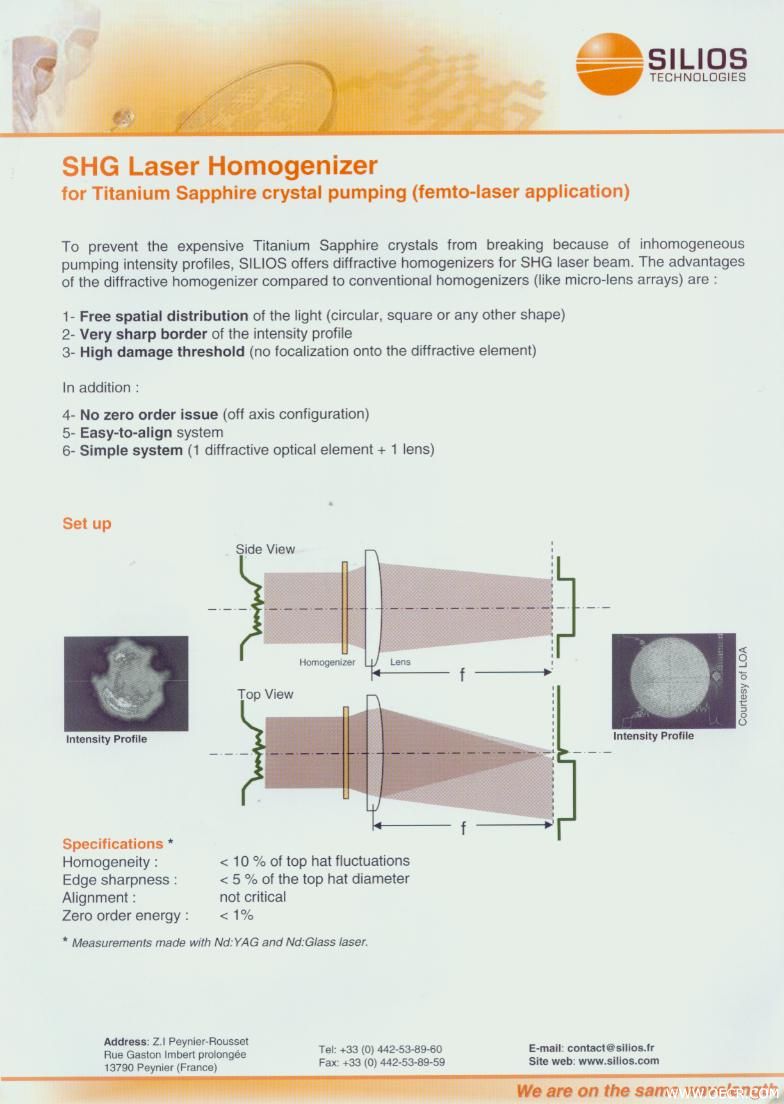

如你所说,用均匀片的确是一个解决的办法,但是问题是成本比较高,图如下.
另一个方式是采用大芯的锥形光纤,然后和600的光纤熔接
