猜猜这个激光器的功率

何必有我 · 发表于 2007-4-17 19:14:00

猜猜这个激光器的功率

大小大家可以比较光学平台上的孔距

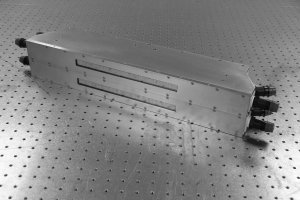

这是一个半导体激光器的本体部分,问题是,这个激光器的出光功率是多大?

sg616 · 发表于 2007-4-17 19:32:00

本体部分,不带散热器?

再也不能这样 · 发表于 2007-4-17 19:46:00

看样子是侧泵水冷的。大约500mm长。100W？不过看楼主的口气，大概应该有两三百瓦？

能不能放点内部结构的图出来？

dotdog · 发表于 2007-4-17 21:04:00

应该是侧泵水冷的。功率估摸至少500W。出光面在另外一面吗？

jiachao206 · 发表于 2007-4-19 22:03:00

看不出来,哈哈,期待没有用过但是一眼能看出来的高人出现

mcraelee · 发表于 2007-5-23 08:16:00

你这是LD阵列？两大排，估计单排有40个？

两大条，每条1000W,准连续阵列，脉冲工作？

你排那么长，干什么使呢？

要是你是卖这个的，给我个详细产品资料哈，

Allen1064 · 发表于 2007-5-28 07:27:00

果真是巨无霸产品，不知是哪家做的阿。数数孔距，出光窗口的宽度大概200mm左右（8-9个孔），如果按照微通道垂直堆栈算，单个submount的厚度约2mm, 约需要100个bar,以功率中档的50W bar来算，单条功率也在5000W左右，总功率可上万瓦。如果是水平堆栈，单条20个，功率1000W，总共率也就2000W，排的这么长太浪费资源了，而且楼主既然拿出来秀，功率肯定不止这么一点。所以我觉得肯定是垂直堆栈。

当然上面是理想情况分析，据我了解，目前还没有人能把100个bar堆起来，最好的纪录是德国人，JOLD能堆大于25个bar，Dilas号称能堆大于66个，bar间隔按照2.3mm来算，长度能到150mm。从双端水冷看，楼主的堆栈至少已经超过了30个。

综上分析，该模块的总功率我猜在CW 6000W/ QCW 12000W左右。不知相差多远，还请楼主点评。

希望能和各位搞激光，尤其是半导体激光和固体激光的朋友交流，留下本人MSN：tju_zhao@hotmail.com

何必有我 · 发表于 2007-5-28 22:00:00

楼上的果然是专家级别的了,但是还是没有放胆子,这个激光器的出光功率为48000瓦,用来做大功率的处理加工的效果呵呵,那至少可比10万瓦以上的二氧化碳激光器,

Allen1064 · 发表于 2007-5-28 17:02:30

哦！开眼界了，能否有更详细点的资料给兄弟参考参考，或者能告知是那家牛公司生产的哈。

Allen1064 · 发表于 2007-5-28 17:03:42

哦！开眼界了，能否有更详细点的资料给兄弟参考参考，或者能告知是那家牛公司生产的哈。

zemax · 发表于 2007-6-21 05:30:39

DILAS能堆80条了，前天刚问过他们。

hx0999 · 发表于 2007-6-21 08:58:35

一点概念也没有，看看热闹啦
