我设计的枪瞄镜,请高手指点!!!!!!!!!!

设计师

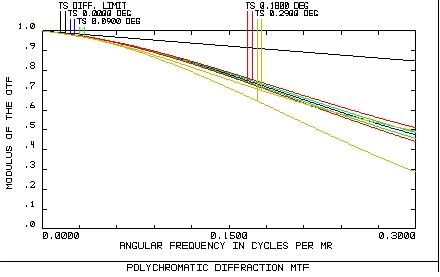

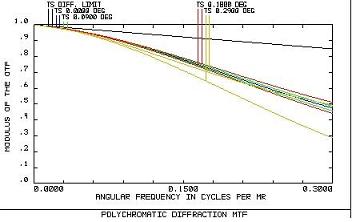

p我设计的40X56的枪瞄镜，成像质量如图所示，单位是毫弧度，MTFgt;0.3(@0.3毫弧度)，这种成像质量可以达到使用要求吗?有些问题想请教各位高手:中间的转像透镜组的半径都很小，因为全视场只有0.58度，一次像面的像高很小，在一次像面后没有加场镜(视场很小，加了场镜效果也不大)。转像透镜组半径很小，不好加工，怎样把半径改大，以方便加工呢？br/另外，对这种枪瞄来说，是否还需要加一个调焦镜来对不同距离调焦，我的想法是用移动转像透镜组来调焦，不知道这样是否可行，必须加调焦镜吗？枪瞄镜的调焦方式有那些啊???

我设计的枪瞄镜,请高手指点!!!!!!!!!!

<br/>

我设计的枪瞄镜,请高手指点!!!!!!!!!!

<br/>

我设计的枪瞄镜,请高手指点!!!!!!!!!!

<br/>

我设计的枪瞄镜,请高手指点!!!!!!!!!!

<br/>

shientao

<p>hi.兄弟，你也在搞枪瞄啊？我也在搞，互相学习啊。我的QQ:93635902,</p>

设计师

搞这个的人不多啊，大家互相学习,希望更多的人加入进来啊!

wjh991231

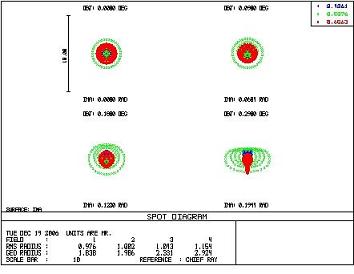

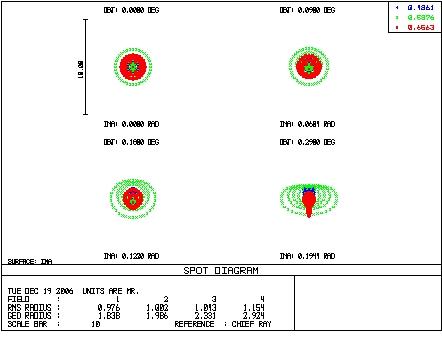

<p>兄弟，系统的球差很大呀，而且边缘视场存在彗差，其他的像差也不小哇，整个系统的成像质量很差。转像系统口径太小，而且半径也较小，无法加工，整体来说你的这个设计是失败的。你想转像系统的半径大一点的话，建议你选取折射率较高的材料。</p>

设计师

转像系统的材料折射率已经比较高了,是ZK和ZF材料的,一次像高不大,转像系统要有较大的放大倍率,另外还要保证出瞳距离85mm,请问楼上,怎么提高成像质量呢???

lsf

枪瞄最好不要用分离物镜, 冲击会不稳定. 目镜三片就可以了.应该加聚光镜把转像镜片的口径压下去.

设计师

转像透镜的口径已经很小了,没有必要加聚光镜了啊!!!!!!!

wjh991231

这是我设计的一个红外镜头，口径100，F:2,全长350，其中玻璃最大口径为100，放在这里仅供参考

C:\Documents and Settings\王建华\桌面\1.jpg

C:\Documents and Settings\王建华\桌面\2.jpg

C:\Documents and Settings\王建华\桌面\3.jpg

wjh991231

谁有需求可来信联系

wjh991231@163.com

新手小李

[B]以下是引用[I]wjh991231[/I]在2007-1-9 18:43:00的发言：[/B]斑竹就是一混蛋，居然把我的贴图给黑了

[U]王建华[/U]兄弟，劝你把问题搞清楚再说话。既然是搞技术的，我就不教你怎么帖图了，相信你自己一定可以弄清楚的，是吧

wjh991231

哥们，不好意思哈，你现在在哪儿高就？

shientao

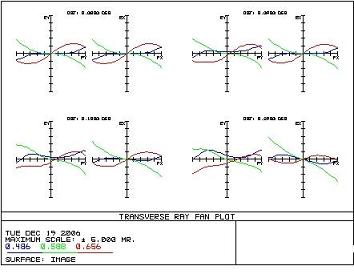

建议先在像面之前加入一个paraxial面，焦距设置成目镜的焦距，然后再把相关的图片show出来，尤其是ray fan 不加paraxial面会有很大的差别~！！！
