光电二极管探测激光器脉冲信号的电路图

显示全部楼层 · 发表于 2006-8-26 01:50:00

提示: 作者被禁止或删除内容自动屏蔽

nancy777 · 发表于 2006-10-24 01:22:00

对啊高手赐教啊！！！

fliablerain · 发表于 2006-10-25 00:37:00

高手都到哪儿去了版主出来聊聊啊

最近也是为此事发愁啊有谁知道怎样用光电二极管测量10ns级峰值强度约uJ以下的光脉冲啊

我现在有AEPX65光电二极管（1ns，25V偏压）和运放intersil EL2075（-3dB，400MHz），就是不知道怎么连接电路包括屏蔽和滤波郁闷有改方面资料的可以联系我啊谢谢先 npujyj@163.com

qggq222 · 发表于 2006-11-1 17:14:00

我的意见是不要用什么运放，直接在电路里接上一个50欧的电阻（要求非常精确的那种），加上偏压，最好用电池不用稳压源（15V的叠层电池就很好），就可以测了。

电路越复杂，越容易带入别的东西，这时候你观察到的就不是激光的波形了。

l-715 · 发表于 2009-1-30 12:52:02

好好好好好好好好好好好好好好好好好好好好好好好好好

Micheal001 · 发表于 2009-10-15 00:11:59

怎么没了？？？？？？？？？？？？？？？？？？？？？？？？

qshpang · 发表于 2009-10-31 12:24:17

啊高手赐教啊！！！

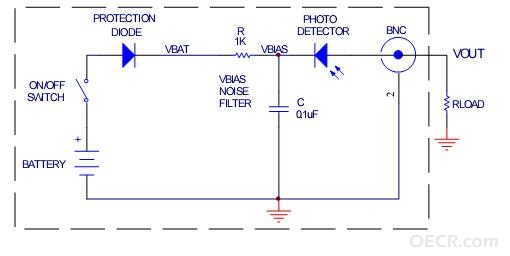

crcr · 发表于 2010-4-3 22:43:11

Rload用50欧的

zhdreamweaver · 发表于 2010-4-13 09:03:19

看看看啊，好好学习，天天向上看看看啊，好好学习，天天向上
