[贴图]干涉图上的阴影

发表于 2006-3-14 05:59:00 | 显示全部楼层 |阅读模式

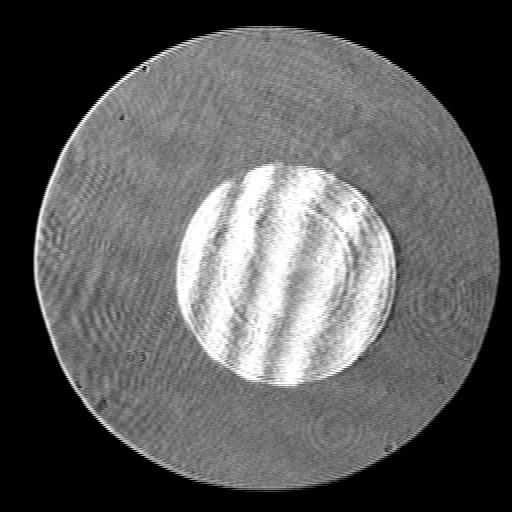

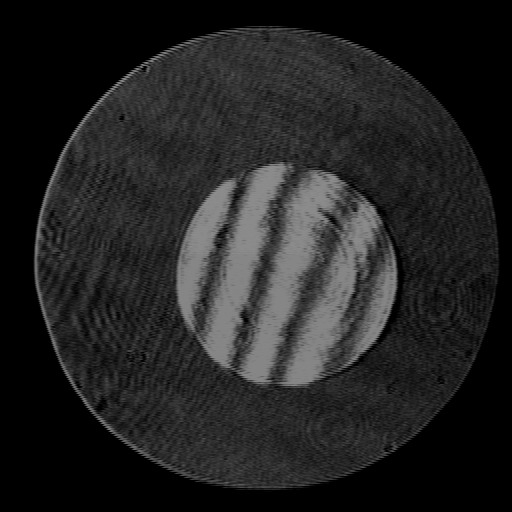

用干涉仪测量一个小透镜的面形，出现环状阴影，看看是什么原因造成的？
下次给答案

[贴图]干涉图上的阴影

[贴图]干涉图上的阴影

[贴图]干涉图上的阴影

[贴图]干涉图上的阴影

回复

使用道具举报

发表于 2006-3-14 18:01:00 | 显示全部楼层

透镜太小了.中心有干涉条纹的是小透镜,边缘的阴影嘛.呵呵,就是没有透镜的地方.

回复支持反对

使用道具举报

发表于 2006-3-15 06:23:00 | 显示全部楼层

完全正常,这应该是冷加工镜头吧,应该是磨轮的问题,面精度应该没有问题

回复支持反对

使用道具举报

楼主| 发表于 2006-3-15 07:40:00 | 显示全部楼层

答案：是高抛机夹具应力造成的。镜片口径10mm

回复支持反对

使用道具举报

发表于 2006-4-3 17:02:00 | 显示全部楼层

你的去除量还不够，破坏层还没有完全去除。

干涉仪对这种高频误差最不敏感了！

回复支持反对

使用道具举报

发表于 2007-10-5 15:21:03 | 显示全部楼层

正常
