[原创] 镜框与透镜常用配合

jackey_zhou · 发表于 2006-5-13 00:53:00

先谢谢楼主!

哪位老大给解释一下吧!

gycmgr · 发表于 2006-5-18 01:17:00

不知道的请去看看《公差与配合技术手册》，老标准的D相当于新标准的H6，D4=H8或者H9，dc4=f9等

qtfan · 发表于 2006-5-18 19:50:00

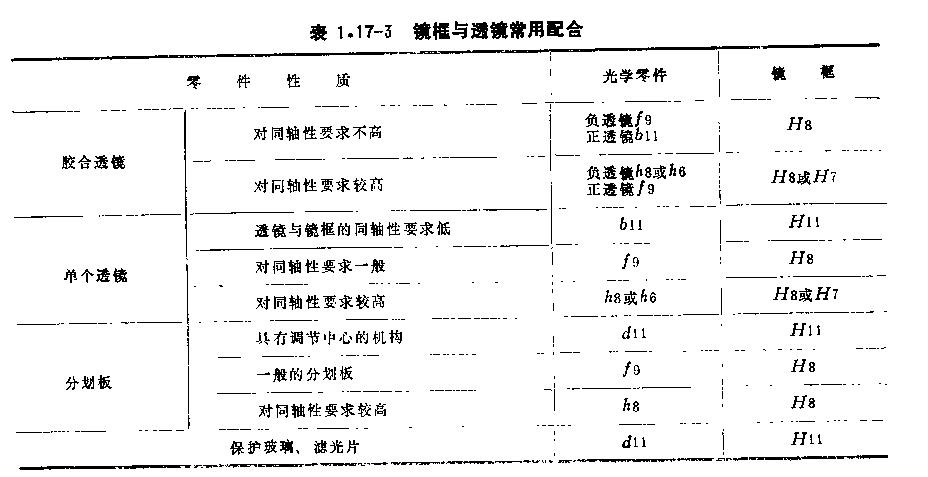

再给个较新的公差配合。这个配合是自己设计的依据，有时候也可根据需要自己再调整嘛

rwx743 · 发表于 2006-7-6 06:22:00

一般的H7/f8可以

uuu666 · 发表于 2006-7-13 05:43:00

如果是瞄准系统必须H7

如果是观察系统可以H8

tmazhu · 发表于 2006-7-18 01:59:00

[B]以下是引用[I]uuu666[/I]在2006-7-12 21:43:00的发言：[/B][BR]p如果是瞄准系统必须H7/pp如果是观察系统可以H8/p

我用H9/f9做瞄准也不错嘛

一味的提高要求带来的是加工难度上升和成本的增加

请指教

dzzhan · 发表于 2006-8-10 00:47:00

不明白字母的意思啊？可不可以说一下啊？

entiger1237 · 发表于 2006-8-19 01:22:00

在哪里啊，看不到，怎么配合的，想知道

aaoe · 发表于 2007-10-24 10:46:33

zhouqihui · 发表于 2007-12-3 10:22:33

这个公差制定要看你的镜头内部结构,不能完全照做的.........

dgyyjp · 发表于 2008-2-23 17:13:29

不明白字母的意思啊？可不可以说一下啊？ ~~~~

tj001 · 发表于 2008-3-5 11:48:15

　　数字表示标准公差等级，从01～18级，字母表示基本偏差值，大写字母表示孔偏差，小写字母表示轴偏差。

镜框与透镜常用配合
