[原创] 镜框与透镜常用配合

 火... [复制链接]
qtfan
发表于 2006-3-9 00:51:00 | 显示全部楼层 |阅读模式
看大家都是搞结构设计的，给个镜框与透镜的常用配合，希望对设计有用
[此贴子已经被作者于2006-5-18 11:45:18编辑过]
回复

使用道具 举报

sslm
发表于 2006-3-9 08:34:00 | 显示全部楼层
你的东东在哪里？老大
回复 支持 反对

使用道具 举报

qtfan
 楼主| 发表于 2006-3-12 06:22:00 | 显示全部楼层

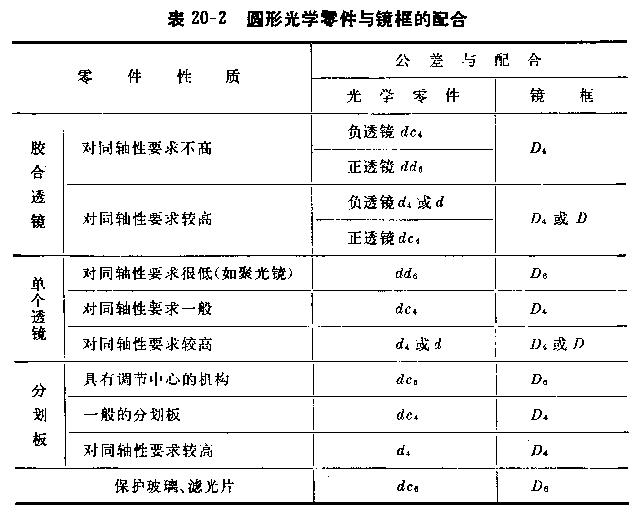

[原创] 镜框与透镜常用配合

[原创] 镜框与透镜常用配合
不好意思，一不小心给漏了，补上。
回复 支持 反对

使用道具 举报

jsxiegh
发表于 2006-3-13 20:39:00 | 显示全部楼层

楼主，看不清楚啊！

回复 支持 反对

使用道具 举报

发表于 2006-3-18 16:27:00 | 显示全部楼层
D代表的是型号吗？还是什么？
回复 支持 反对

使用道具 举报

发表于 2006-3-23 02:24:00 | 显示全部楼层
看不清楚啊老大~~！
回复 支持 反对

使用道具 举报

发表于 2006-3-27 03:44:00 | 显示全部楼层

我是新手 看看

回复 支持 反对

使用道具 举报

发表于 2006-3-27 06:16:00 | 显示全部楼层

看看先，谢谢搂住！

回复 支持 反对

使用道具 举报

发表于 2006-3-28 20:01:00 | 显示全部楼层

公差是够严的.

回复 支持 反对

使用道具 举报

alonso
发表于 2006-4-2 19:09:00 | 显示全部楼层

我司一般给的是经验值

但也差不多有要求这么严！

回复 支持 反对

使用道具 举报

发表于 2006-4-10 17:51:00 | 显示全部楼层
所谓的Ｄ以及d４这些是什么意思？能给讲解一下吗？谢谢！
回复 支持 反对

使用道具 举报

gycmgr
发表于 2006-5-10 18:46:00 | 显示全部楼层
D是孔的公差代号，3楼的是老标准代号。
回复 支持 反对

使用道具 举报
