问一下，怎样在Ray aberration中看都有什么像差？

xiaowanzi520

包括OPD Fan和Pupil Fan中？比如？

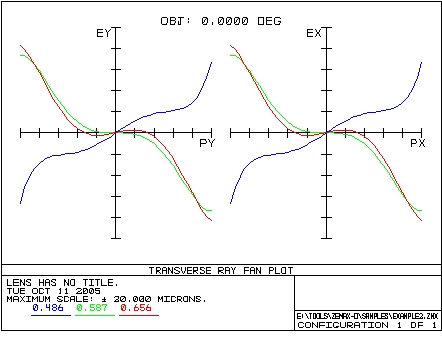

这幅图中能看出有什么像差？有多严重？

问一下，怎样在Ray aberration中看都有什么像差？

期待解答，谢谢啦

[此贴子已经被作者于2005-10-11 15:27:26编辑过]

stevenwu

建议你找一个OSLO，它里面有一个功能可以看到不同像差存在　时的ray fan曲线的样子，帮助你理解和判读

xiaowanzi520

[B]以下是引用[I]stevenwu[/I]在2005-10-11 15:27:00的发言：[/B][BR]建议你找一个OSLO，它里面有一个功能可以看到不同像差存在　时的ray fan曲线的样子，帮助你理解和判读

oslo是什么软件？不好意思，我没听过，指教下

shientao

知道的直接解释一下不就的啦!!干吗那么罗嗦！！可惜我不知道

小马过河

负的三阶球差，少量的正的五阶球差，正的近轴色差。还应该有正的色球差。这几项像差都比较大，但是否严重，要看你的设计规格和后续接收器的实际情况。

[此贴子已经被作者于2005-10-11 17:51:21编辑过]

todayalive

<P>你可以看一下老一点的《应用光学》的初级像差一章，上面对像差曲线的意义有解释，否则只告诉你这张图里有哪些像差没有用的。</P>
<P>记得本版中有位名叫许正光的写过一个帖子，好像是《垂轴像差分析》（大致如此），你看了会有启发的。</P>
<P>OSLO也是一种光学设计软件，据说优化结构设计很不错。</P>

xiaowanzi520

[B]以下是引用[I]小马过河[/I]在2005-10-11 16:47:00的发言：[/B][BR]负的三阶球差，少量的正的五阶球差，正的近轴色差。还应该有正的色球差。这几项像差都比较大，但是否严重，要看你的设计规格和后续接收器的实际情况。

汗，这些都是怎么看出来的，可否详细指教？

xiaowanzi520

[B]以下是引用[I]todayalive[/I]在2005-10-11 22:08:00的发言：[/B][BR]

你可以看一下老一点的《应用光学》的初级像差一章，上面对像差曲线的意义有解释，否则只告诉你这张图里有哪些像差没有用的。

记得本版中有位名叫许正光的写过一个帖子，好像是《垂轴像差分析》（大致如此），你看了会有启发的。

OSLO也是一种光学设计软件，据说优化结构设计很不错。

Fan的曲线图似乎不是只用来判断有哪些像差的么？因为用它来做定量判断会太不精确，但是定性的分析是如何的？

qhw

色差校正按哪两波长（看是黄绿）？弥散直径约0.04ｍｍ，看你自己能否接受了

小马过河

如果在稿纸上比划一下，比较好讲清楚。写帖子就太麻烦了。

[B]以下是引用[I]xiaowanzi520[/I]在2005-10-12 9:12:00的发言：[/B][BR]

汗，这些都是怎么看出来的，可否详细指教？

xiaowanzi520

我学习了胡家升老师的“光学工程导论”一书，里面说到，以设计一个双胶合望远物镜为例，首先校正色差，改变光焦度的分配来校正；然后在不改变光焦度的情况下改变曲率来校正球差和彗差。那么我想问一下，矫正色差的时候我是必须按照图示的过校正/欠校正来改变光焦度，还是直接可以用色差操作数来控制？后面的球差和彗差的校正也一样？

海普光学

每种光学软件的内涵都不一样，需要对评价函数，优化函数充分了解。
