求教－用zemax进行光纤耦合计算的相关设置

match · 发表于 2005-9-21 01:15:00

在看zemax的例子，samples目录下的physical optics下的fiber coupling.zmx文件

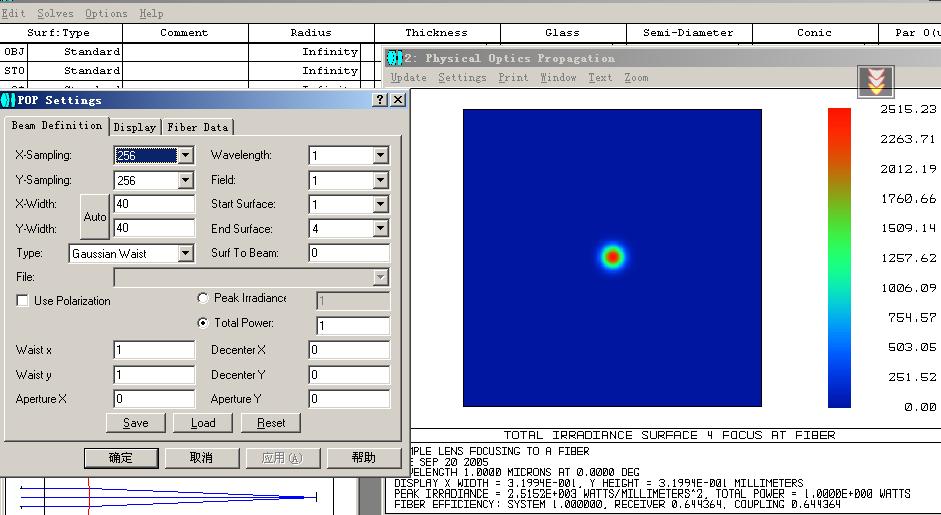

在POP窗口的setting里分别有beam definition 和 fiber data
这个beam definition指的是什么？跟入射光有关系吗？入射光不是已经在system里的field里定义了？
将其中的waist x,waist y从2改到1，耦合效率变到了0.64
不明白其物理意义是什么
请明白的不吝赐教，谢谢了！

求教－光纤耦合计算的相关设置

[此贴子已经被作者于2005-9-20 17:15:55编辑过]

match · 发表于 2005-9-21 20:23:00

现在明白了，只是因为出始的高斯光束参数变化了，系统对其转化也与waist＝2时不同，出射的高斯光束也就不同，所以耦合效率不同。还有个问题，怎么得到最高的耦合效率，怎么设计和用软件分析？

stevenwu · 发表于 2005-9-23 19:54:00

要得到高的效率，有二点：聚焦光斑小，NA匹配

vivi627 · 发表于 2007-7-7 17:11:18

不是灌水，我顶一下，下周好在版面前面看到！

adai22 · 发表于 2011-12-9 20:11:18

当高斯光束跟光纤模式匹配时会得到最好的耦合效率，具体可以看看有一个单模光纤耦合的例子

hrl901018 · 发表于 2013-12-29 21:11:24

用zemax怎么算耦合效率啊？
