[贴图][求助]激光管驱动电路图的工作原理

leedragon · 发表于 2005-4-10 20:04:00

各位高手能否解释一下电路图的工作原理啊

[此贴子已经被作者于2005-4-10 12:38:10编辑过]

lymex · 发表于 2005-4-11 02:57:00

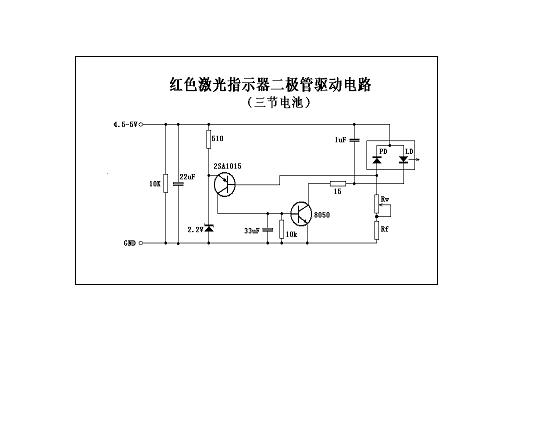

这是个光反馈式驱动电路。激光管发(LD)出的激光越强，光电二极管（PD）的输出就越高。这种PD的输出使得其从反偏向0偏过渡，2SA1015则导通变弱，使得8050的基极电流减少，驱动电流就减少，因此达到输出功率的稳定。调节Rw就可以调节输出功率。

另一种简单的方法是恒流驱动。但即便恒流，输出功率也会引老化、外界条件变化而使得功率变化。

leedragon · 发表于 2005-4-11 05:14:00

谢谢 lymex

那如果要使激光管发出一频率为10MHZ的脉冲波，光功率为100µW.

在上面电路中，如何把10MHZ的方波调制上去？（半导体激光器可直接调制）

lymex · 发表于 2005-4-15 17:27:00

你好，几天没来，已经回邮件。
光功率为100µW比较小，电路参数要做一些修改，主要是选择稍微大的Rw和Rf。
1uF电容要改小，以便适合脉冲应用。
另外“调制上去”是什么意思？占空比或脉冲宽度多少？无脉冲十是否有少量激光输出？最好把光功率随时间变化的波形描述一下。

leedragon · 发表于 2005-4-22 02:43:00

谢谢！
题目就写“调制”，我也有点纳闷，大概就是吧那10MHz的脉冲电压送到电路，只要能发脉冲光就可以，占空比和脉冲都是50%。无脉冲最好没有激光输出。
功率会随时间变化吗？这点不懂， lymex能不能再帮忙解释一下？

lymex · 发表于 2005-4-23 09:07:00

我才看出来，原来误认为10Hz了。10MHz太高了，我估计很难通过改变LD上的电流来达到调制的目的。必须把1uF电容去掉，直接加一个射随器来放大隔离10MHz信号，最后通过一个小电容（再串联一个无感电阻）耦合到LD上。
