投影机亮度及对比度检测

chiangshu

第一章：适用于ANSI规范之投影机类型

目前投影机市场，主要的产品可区分为LCD、LCOS、DLP此三种类型，此三种光学系统各在投影机的市场中占有一席之地，我们光电所除了研发新系统外，也是负责检测各投影系统的第三公证单位。 第二章：ANSI规范

2-1 何谓ANSI

什幺是ANSI规范ANSI规范为美国国家标准协会，简称ANSI，专门负责订定某些检测规范，投影机相关检测规范为其中之一。

美国国家标准协会为一全国性机构，成员包括工商组织、工会、技术团体、消费者组织、政府机构等，并透过各种技术委员会来运作。

它的功能为：负责订定及核准各类标准、定期出版美国国家新订及修订标准明细表，并可查询最新修订及新订的标准。

目前工研院光电所的投影机相关检测依据为：ANSI/NAPM IT7.228-1997标准量测方法

2-2 ANSI规范 对于ANSI规范中，量测前必须要注意的要求有两大项，分别为量测环境以及投影机测试条件在量测环境要求中：室温需在23 ℃ ±5℃之内照度量测时，背景光需满足小于待测亮度值的1%；对比度量测时，背景光需满足小于待测亮度值的10%；光电所标准的量测室为完全无漏光暗房，即可忽略背景光。

投影机测试条件要求中：测试时将投影镜头调整变焦至最广角。将投影面积调整至长、宽比为4:3 or16:9之投影画面对焦开机15分后，信号产生器输入灰阶讯号进行灰阶鉴别测试。所有照度、色度、对比度之测试，均须先经过灰阶鉴别测试，方可进行量测另外，须特别注意的是：机台须在正常状态下进行测试，任何会影响机台寿命之调整是不被允许的。例如：在投影机正常规格下，更换较高瓦特数的灯泡，是不被允许的。

第三章：何谓照度、对比度及色度

3-1何谓灰阶可鉴别

在量测照度、色度、辉度之前，都必须先经过灰阶可鉴别测定，在确定八格灰阶都可以明确辨认之后，才能进行其它的检测。

在ANSI规范中, 何谓灰阶可鉴别？在屏幕画面上0%、5%、10%、15%之灰阶色块讯号区必须都可以肉眼明确辨认。而相同的，屏幕画面上的85%、90%、95%、100%之灰阶色块讯号区也必须可以肉眼明确辨认。

3-2 照度均匀度

什幺是照度均匀度：

一般而言，投影机最亮的地方会是画面中央的部分，最暗的地方则是画面的边缘。但是也可能因为光机引擎部分光学组件角度与设计值不符，或着灯源没有正对光轴等因素，造成画面亮度不均匀，所以照度均匀度也是投影机品质检测的一环。

如图是用来表示屏幕上光亮度分布不均匀的状况

3-3 照度(流明)

照度指的是：一表面受到光照射时，每单位面积上入射的光通量；我们称为「照度」，单位为「勒克司」。当相同照明面积时，照度越大所产生亮度也越大。

如图所示，代表高亮度与低亮度画面。

3-4 什幺是对比度

什幺是对比度：

对比度是描述一个接口中，亮部与暗部之间的相互关系。明暗对比的关系可以用数字量化，所谓对比是指画面中最亮区平均值与最暗区平均值照度之比。

当投影机有较高的对比度时，投影的画面会比较锐利，色彩也会比较饱和；相反的，当对比度较低的时候，画面就会显的比较浑浊，而缺乏立体感。

3-5 什幺是色度

何谓色度：色度是指红、蓝、绿三颜色色彩之纯度

色度坐标图之功用为何：

利用色度计量测出的色坐标值与色度坐标图可相互对照；例如：某一蓝色的色坐标为：（0.3 , 0.2），那幺我们就可以对照色坐标图，来找到该颜色的正确位置。

CIE1931色度坐标图与CIE1976色度坐标图之差异为何：

CIE1931色度坐标图之区域范围较窄，颜色些微变化之差异性无法明显辨视，CIE1976色度坐标图之区域范围较宽，易于辨视，较为精准。

3-6 什幺是色度均匀性

一般投影机色彩均匀性若不好，会造成色彩失真因此如果色彩均匀度不好，会造成画面偏红、偏绿或偏蓝。

第四章：测试投影机之照度、色度所使用之量测仪器

第五章：如何检测照度、对比度及色度

5-1照度及照度均匀度检测方式

照度检测方式：

首先检测环境，必须符合ANSI规范的要求将投影机热机15分钟，让灯泡发光效率达稳定值使用讯号产生器，投出灰阶模式，灰阶需可鉴别使用投影机镜头调整至最广角将投影面积调整至3平方公尺，再将投影机镜头焦距调整至清晰接下来利用讯号产生器，投出13格点画面，分别标记13点再将讯号产生器，讯号调至全白场画面利用照度计，量测所标示之13点利用13点量测出之数据值再代入公式，将量测所得之9点平均照度值乘上投影面积所得之数据即为ANSI流明而照度均匀度是指将9点照度中，最亮点与最暗点分别减去9点照度平均值，再除以9点照度平均值乘以 100%即为照度均匀度。

5-2 色度与色度均匀性检测方式

色度与色度均匀性检测方式之测试的环境与条件与照度测试相同

色度量测是取屏幕中心点进行红、蓝、绿、白色场之色度量测．而色度均匀性计算，是利用色度计量测九点色坐标平均值以及计算13点中，与九点色坐标平均值差异量最大之色坐标值，分别代入公式即可得色度均匀性。

5-3 对比度检测方式

对比度检测方式：

其测试的环境与条件与照度测试相同对比度量测是由16格黑白相间的方格测量而来，简单来说，是最黑与最白照度单位的相除值。

亦即利用照度计测试：

8点白场照度平均值除以8点黑场照度平均值，所得之数据即为 ANSI之对比度。

第六章：ANSI规范与非ANSI规范量测之差异

6-1 灰阶可鉴别度

非ANSI规范之流明量测：

一般业界进行投影机之流明量测时，常会忽略8格灰阶可鉴别之判定测试。亦即在8格灰阶不可鉴别之情况下，仍进行投影机之流明测试。

非ANSI 规范之流明值常会高于ANSI流明值之量测值，却牺牲了灰阶可鉴别之画面品质。

6-2 对比度

ANSI规范对比度测试：图为8点白场照度平均值除以8点黑场照度平均值

非ANSI规范对比度测试图为：全白场时之9点照度平均值除以全黑场时之9点照度平均值

panile

可否将色坐标的图示发上来供参考，色坐标的表示比较难懂，如有CIE1931色度坐标图与CIE1976色度坐标图，也请传我一份，THANK YOU

CA-100

speckle

因为看到的人可能很多，因此本人认为有必要做几点纠正
“3-3 照度(流明) （应为勒克司）
照度指的是：一表面受到光照射时，每单位面积上入射的光通量；我们称为「照度」，单位为「勒克司」。当相同照明面积时，照度越大所产生亮度（应为光通量，单位为流明）也越大。”

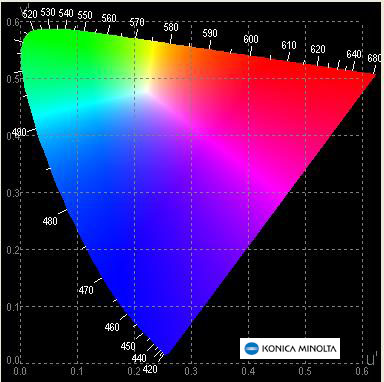

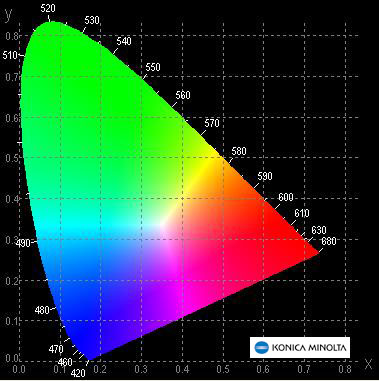

“CIE1931色度坐标图与CIE1976色度坐标图之差异为何：

CIE1931色度坐标图之区域范围较窄，颜色些微变化之差异性无法明显辨视，CIE1976色度坐标图之区域范围较宽，易于辨视，较为精准。”（CIE1931为非均匀色度坐标体系，CIE1976为均匀色度坐标体系，有兴趣的可以看任何一本“色度学”方面的书）
“照度（从内容来看应为输出光通量）检测方式：
首先检测环境，必须符合ANSI规范的要求将投影机热机15分钟，让灯泡发光效率（效率似乎不必）达稳定值使用讯号产生器，投出灰阶模式（光通量测量通常使用最大光通量测量，不调试灰阶模式），灰阶需可鉴别使用投影机镜头调整至最广角将投影面积调整至3平方公尺，再将投影机镜头焦距调整至清晰接下来利用讯号产生器，投出13格点画面，分别标记13点（不知楼主的13格点画面为何物，应该是100％白场），再将讯号产生器，讯号调至全白场画面利用照度计，量测所标示之13点利用13点量测出之数据值再代入公式，将量测所得之9点平均照度值乘上投影面积所得之数据即为ANSI流明（即为输出光通量，单位为流明，流明是CIE规定的单位，不是ANSI规定的），而照度均匀度是指将9点照度中，最亮点与最暗点分别减去9点照度平均值，再除以9点照度平均值乘以 100%即为照度均匀度。”

yongsina

平常xin

好东西  一定要顶！

bairuizheng

四楼解释的很对，对光度和色度的定义认识很清楚，谢谢！

blueboat2008

顶楼主，同时也为4楼鼓掌。。。
看来大家都是：胳膊上长毛——老手啊！！

立翔慧科

8点白场照度平均值除以8点黑场照度平均值
