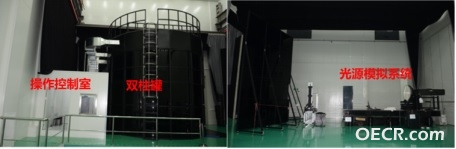

三波段点源透过率测试设备是风云四号气象卫星技改项目，安置在上海技术物理研究所嘉定园区，是目前国内较先进的杂散光测试设备，实物如图1所示。该套设备占地200余平方米，投资1000余万，科研人员耗时3年，攻克了大口径镜面近超光滑表面加工，大口径平行光管计算机辅助装调等技术难点研制完成。2016年起投入使用，目前已经对多套空间光机系统的杂散光进行了测试，测试重复性和精度均能满足用户需求。专家鉴定认为，该系统的特点是测试波段覆盖广、测试口径大，为目前国内测量口径最大的杂散光测试设备。同时，该系统采用双柱罐作为测试腔，其空气洁净度达到千级，可有效抑制光污染对杂散光测试京都的影响。其在可见光波段的点源透过率探测能力达到10-8量级，有助于我国遥感技术的进一步提升。

总体技术指标

• 测试波长： 0.66μm、2.2μm和10.6μm；
• 最大测试口径：1m；
• 平行光管准直性: <10″；
• 光源不稳定性：<5%/10小时；
• PST测试量程：10-5~1；
• 转台负载能力： 2000Kg；
• 转台台面尺寸：直径4.2m；
• 洁净度：罐内十万级，罐外一万级；
• 测试精度：PST取lg（测量值/真实值）优于0.5；
• 测量范围：方向角±3°~±60°、俯仰角±3°~±15°；
