我做的连续激光二极管驱动电路，请指教

lymex · 发表于 2005-1-10 23:39:00

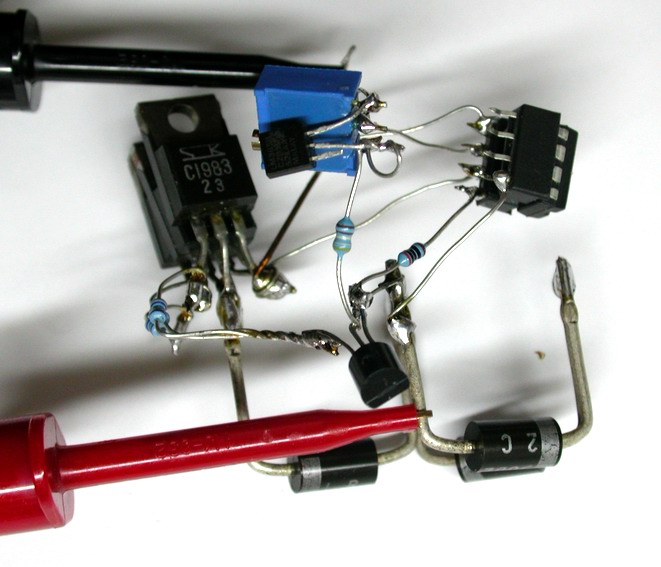

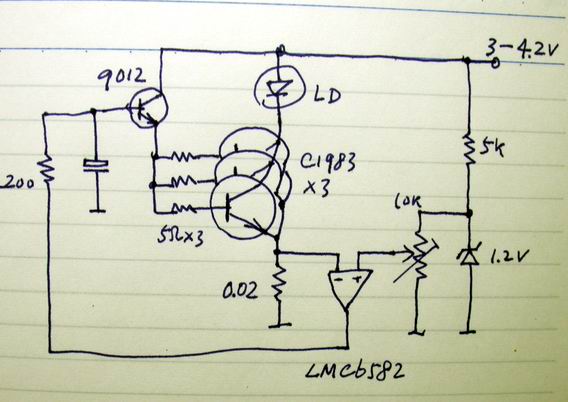

驱动电流可调，最大5A。输入电压2.3－4.2V，打算用锂电池供电（26650），做得好也可以用两节、组镍氢电池供电，便携。如果固定使用散热良好，电压可以适应更高。压差/残压非常低。5A实测0.145V。加上电流采样电阻上的0.1V，为0.25V。恒流特性非常好，因为用了运放。当然电流、电压采样点应该取好。无过冲，上升时间可通过电容来调节，300uF时约100mS。打算用在3W 808nm激光管上。

lymex · 发表于 2005-1-12 17:55:00

为了防止可能的调节跳动，电位器中心端应该有一个电阻（例如500k）和一个电容接到地。

另外，为了精确控制，同时为了限压，应该把采样电阻转移到LD的上端，基准的位置也调换一下。

ujff0574 · 发表于 2005-4-18 16:23:00

我现在也在找用3V供电的恒流线路你这个到是可以试下就是管子还是用底导通的MOS管来的好一个应该就可以了

lymex · 发表于 2005-4-19 06:59:00

的确如此，能用低压VMOS管最好，可惜难找。你能找到么？

ujff0574 · 发表于 2005-4-19 21:53:00

我的电流要求不大只要1A多点就可以了我这里有

lymex · 发表于 2005-4-20 18:34:00

1A的不够，而且要有一定的余量。好像计算机主板里面有大电流的VMOS管，不知道是否是低开启电压的。如果是5V-->3.3V或者是3.3V-->变1.8V，那就好了。另外单节锂电池保护电路里面用的VMOS管一定是低压的，只不过由于工作在开关状态，额定功率太小。

ujff0574 · 发表于 2005-4-20 19:03:00

不是的拉我的管子的电流是5A的不过我实际需要电流就0.9A就可以了就是用在我这个150MW的激光器里的

lymex · 发表于 2005-4-21 02:08:00

哦，是什么形式封装的，型号是什么？
我以前找过Fairchild的FDZ203N就不错，7.5A的，在Vgs=2.5V时导通电阻30毫欧：
http://www.alldatasheet.com/datasheet-pdf/pdf/FAIRCHILD/FDZ203N.html

ujff0574 · 发表于 2005-4-21 19:13:00

我这个管子是国外一家公司的在1A电流时候压降才50MV而且体积很小只有SOT-89封状大点点所以很好用了

lymex · 发表于 2005-4-21 20:25:00

SOT-89好像太小了，不能承受什么功率。像锂电池保护电路那样工作在开关状态下没问题，但这里要工作在线性区，耗散最大要求在3W或以上呢。

菲列特利加 · 发表于 2005-8-5 00:02:00

有没有过电流保护的啊？

lymex · 发表于 2005-8-9 21:51:00

过电流保护没有，不过再加一个运放（可采用双运放）、一个可调电阻，就可以实现。
