平衡光电探测器

cofiber612 · 发表于 2016-11-4 15:05:08

简介

平衡光电探测器内置两路通道，使用两个特性完全接近的光电二极管作为光电转换，其中一路加入延迟线，或使用马赫曾德干涉仪，调整一路的相位反偏，后端使用差分放大器，放大差模信号，抑制共模信号。将两路合并后，噪声完全相抵，只有二者的差别信号被大幅度放大输出。常用于对于微弱信号的检测、DPSK、OCT等差分探测的应用。

光电平衡探测模块集成了两个良好匹配的光电二极管和一个低噪高速的互阻放大器，有效减少激光器噪声和共模噪声，提高了系统的性噪比。

特性	应用
√ 光谱范围：800-1700nm√ 3dB带宽100MHz 200MHZ√ 低噪、高速、InGaAs材料探头√ 共模抑制比 > 25 dB√ ±12Ｖ电源供电	√ 光谱学√ 外差探测√ 光学延时测量√ 光学相干层析成像（OCT）

产品参数

型号参数	ZG 11
光谱响应范围	800-1700nm
材料类型	InGaAs
光输入	光纤
响应度	Typ.0.9A/W @1550nm
3dB带宽	DC-100MHz
上升时间	1ns
共模抑制比CMRR	Typ. > 25dB
增益@RF output	50000V/A
噪声等效功率NEP	2.0pW/√Hz
饱和光功率@RF output	80W
供电	DC±12V @200mA
输入法兰	FC/PC
输出接头	SMA
输出阻抗	50Ω
输出耦合方式	DC输出
最大输入光功率	20mW
工作温度	0-40℃
存储温度	-40-70℃
外形尺寸	85mm x 80mm x 30mm

cofiber612 · 发表于 2016-11-9 13:18:30

平衡光电探测器内置两路通道，使用两个特性完全接近的光电二极管作为光电转换，其中一路加入延迟线，或使用马赫曾德干涉仪，调整一路的相位反偏，后端使用差分放大器，放大差模信号，抑制共模信号。将两路合并后，噪声完全相抵，只有二者的差别信号被大幅度放大输出。常用于对于微弱信号的检测、DPSK、OCT等差分探测的应用。
光电平衡探测模块集成了两个良好匹配的光电二极管和一个低噪高速的互阻放大器，有效减少激光器噪声和共模噪声，提高了系统的性噪比。

cofiber612 · 发表于 2016-11-14 09:31:37

hoogoogol · 发表于 2016-11-14 15:28:19

外观太差.............................................

cofiber612 · 发表于 2016-11-15 09:35:36

hoogoogol 发表于 2016-11-14 15:28
外观太差.............................................

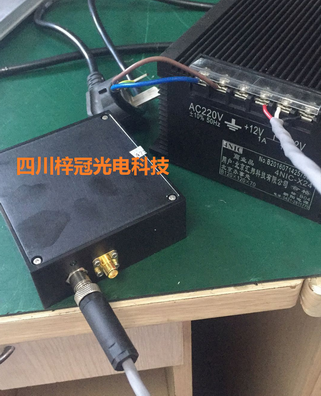

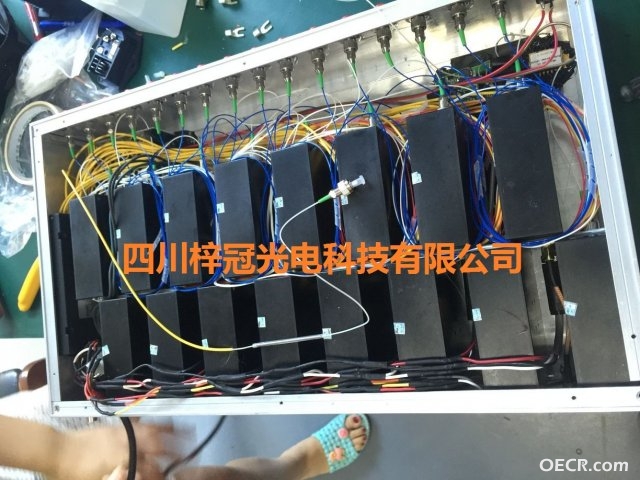

这个是我们生产调制时候的照片，成品颜值很好的。

cofiber803 · 发表于 2016-11-18 16:07:40

成本外观绝对高颜值，

cofiber612 · 发表于 2016-11-28 10:05:53

光电平衡探测模块集成了两个良好匹配的光电二极管和一个低噪高速的互阻放大器，有效减少激光器噪声和共模噪声，提高了系统的性噪比。

cxqygdn · 发表于 2016-12-5 21:27:48

cofiber604 · 发表于 2016-12-8 16:34:27

楼主，发一个完整图蛮

cofiber612 · 发表于 2017-2-22 09:46:57
