二颗32.768Khz 温补晶体振荡器TCXO晶振的应用

shthdz15

DSK321STD 32.768Khz TCXO是上海唐辉电子有限公司目前面向市场推出的一款小体积、高精确度、低功耗的RTC温度补偿石英晶振。对于目前兴起的智能穿戴市场以及物联网市场、智能医疗、手持式设备、智慧能源等领域来说，DSK321STD这颗产品给工程师们提供了一个非常不错的参考选择。
　　以智能穿戴产品为例，一般来说需要两个32.768kHz的参考时钟，一个用于MCU的RTC；一个用于蓝牙芯片的睡眠时钟。如果使用晶体谐振器则需要采用两颗32.768Khz。由于DSK321STD是一个时钟石英晶体振荡器，它可以很容易驱动两个负载，体现了该产品的优越性。
　　DSK321STD 32.768Khz TCXO的优势如下：
1、 采用数字温度补偿方式
2、 高精确度+/-5ppm（-40-+85°C）、+/-3.8ppm（-10-+60°C）
3、 低功耗
4、 宽工作电压范围（2.0V-5.5V）
5、 宽工作温度（-40-+105°C）
6、 小体积封装3.2*2.5mm
7、 无需防湿包装管理
8、 符合AEC-Q100标准

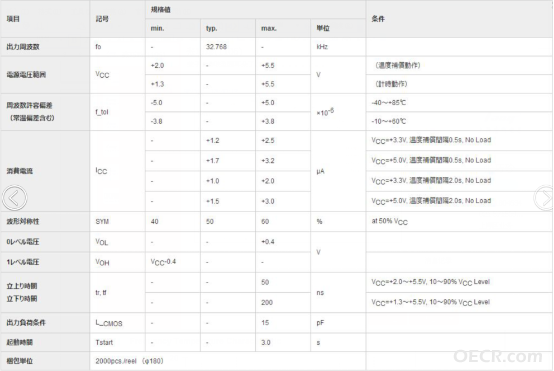

主要参数如下：

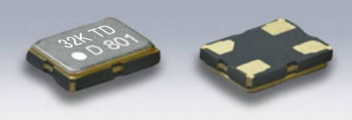

DSK321STD 32.768Khz实物图：

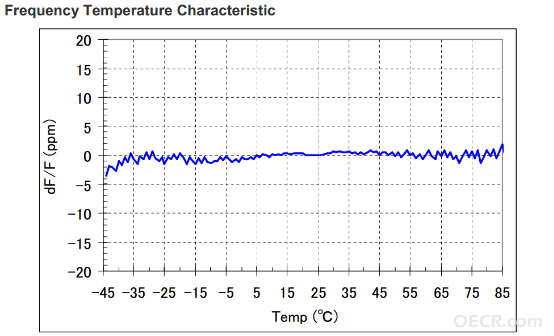

DSK321STD 32.768Khz温度曲线图：

　　DSK321STD 32.768Khz TCXO从2013年底问世以来，在唐辉电子的大力推广之下，目前已经有诸多典型的应用案例，与一些知名品牌的MCU匹配使用：
1、 德州仪器TI的 MSP430系列
2、 意法STmicro的STM32系列
3、 日本瑞萨Renesas的RL78系列
4、 Microchip额PIC18/MCP794xx系列
5、 Energy Micro的EFG32系列
6、 Fujitsu的MB89xx/MB951xx系列
7、 NXPDE LPC11xx系列
8、 Freescale的L4x/L5x系列

第二颗32.768Khz简介如下。

SIT15xx系列是上海唐辉电子能够提供的又一款高精确度、低功耗、更小体积的32.768Khz TCXO产品，该产品是基于MEMS技术的全硅振荡器，有别于传统的石英晶振。它具有以下特点：
1.体积最小1.5*0.8mm
2.低功耗 1-4.5uA
3.高精确度+/-5ppm(SiT1566/68)
4.低抖动

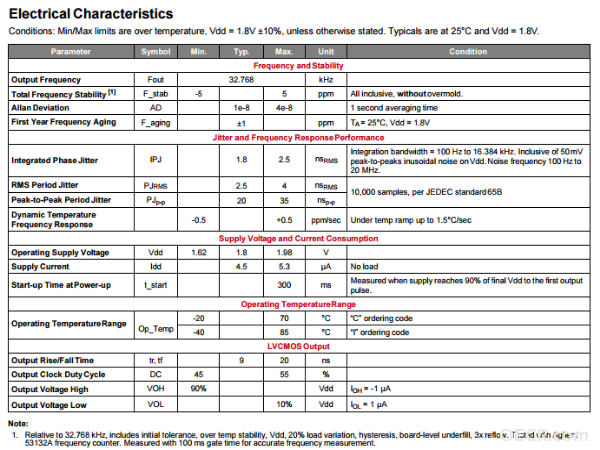

主要规格参数如下：

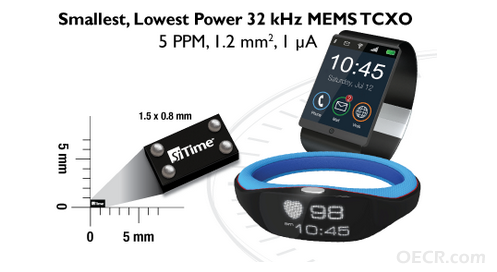

SiT15xx实物图：

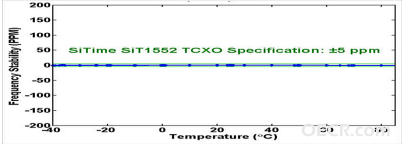

SiT1566/68温度曲线图：


唐辉电子根据终端研发工程师的喜好，可同时提供传统石英材质的DSK321STD 32.768Khz，也可以提供MEMS的SIT15xx全硅振荡器，让工程师们有更多的选择空间，设计出更好的产品。


（未完，待续）
