圣诞节来袭，教你如何DIY LED圣诞树

angel

12月25日，正是西方国家的传统节日——圣诞节，在这一天里，家家户户都会准备圣诞树！那你有见过LED圣诞树吗？现在就教你如何用LED灯等材料如何DIY创意十足的LED圣诞树吧！

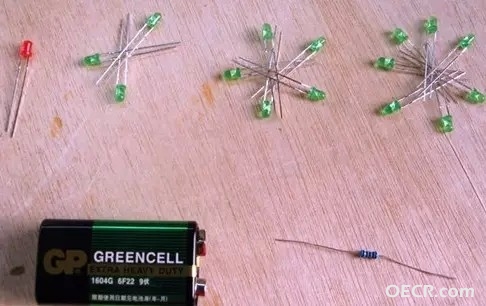

　　1、DIY LED圣诞树工具和材料



　　电烙铁
　　斜嘴钳
　　镊子(可选，推荐)
　　万用表(可选)
　　红色LED1个
　　绿色LED15个(3个一堆、5个一堆、7个一堆)
　　焊锡丝
　　9V电池(方形的那种，还是很容易找到的)
　　100Ω电阻(可选)

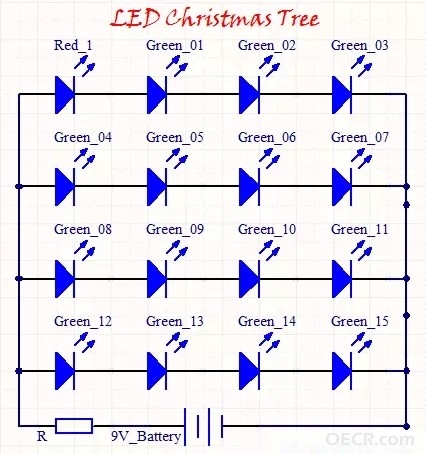

　　2、DIY LED圣诞树原理图



　　够简单吧：4个串联的LED为一组，4组同时并联到电池的两极即可。电池左边的电阻起保护LED的作用。
实测点亮一个图中的LED小灯最少需要1.6V的电压，承受2.1V电压时都还能正常发光。新的9V碳性电池输出电压为10V，理论上每个小灯承受 2.5V电压。但实际上在电池上并联了4组LED之后，新电池的工作电压下降到了8.6V，所以平摊到每个LED上也就2.1V左右。
　　3、制作LED圣诞树


　　制作圣诞树的每一层按照电路图，16个LED按如下方法分为四组，每组内部小灯串联，组与组之间并联，同时和电源并联。

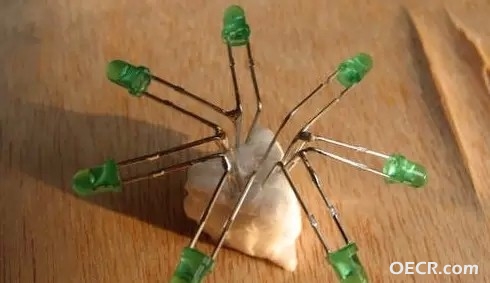

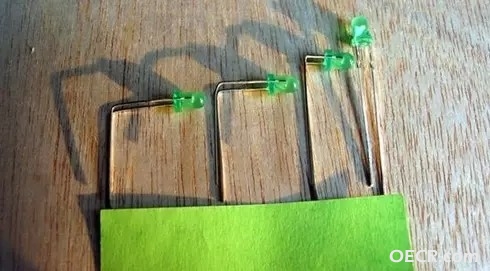

　　把绿色的LED管脚弯成3种不同的形状，从左到右依次为：第四层(7个)、第三层(5个)、第二层(3个)以及第一层(1个，应为红色LED)，然后用烙铁按照4个一组把LED串联焊接起来。(PS：LED是有正负极的，不要接反了)

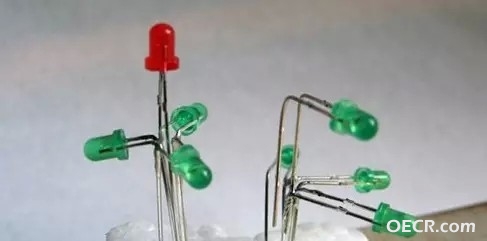

　　将红色LED焊接到第二层上，将第三层的08焊接到第四层的09~11上。
4、让圣诞树长大吧

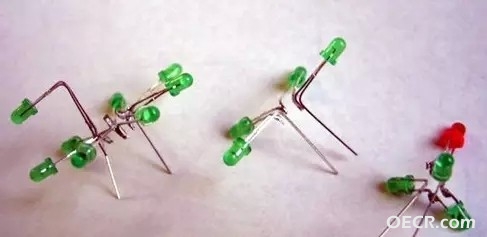

　　将刚才得到的4组串联LED并联起来即可，完成四层。

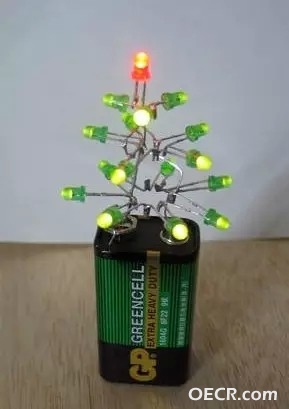

　　整体完成。注意将第一层和第二层加上以后，你还需要给圣诞树做一个“树根”来让它稳定地立在电池上(本来就有一个正极一个负极，再随便加一只脚就稳定了)。为了保护LED灯，可以在圣诞树的正极和电池的正极之间加上一段100欧姆的电阻。

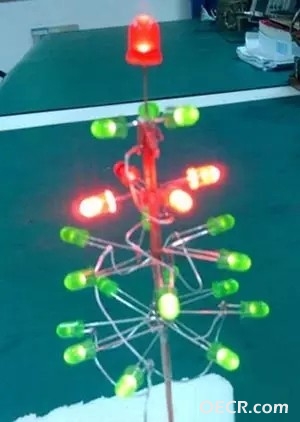

　　欢迎小伙伴们围观，更欢迎小伙伴们晒出比这个更完美的圣诞树。
