广角镜头畸变难以矫正原因

phoenixzqy

广角镜头畸变难以矫正原因
广角镜头畸变难以矫正的原因，可能以布乌-苏通条件解释，更容易理解。
1、布乌-苏通条件
“It requires the middle of the aperture stop to be reproduced in the centers of the entrance and exit pupils without spherical aberration. ”
“要求入瞳和出瞳为孔径光阑无球差的再现。”
2、举例分析

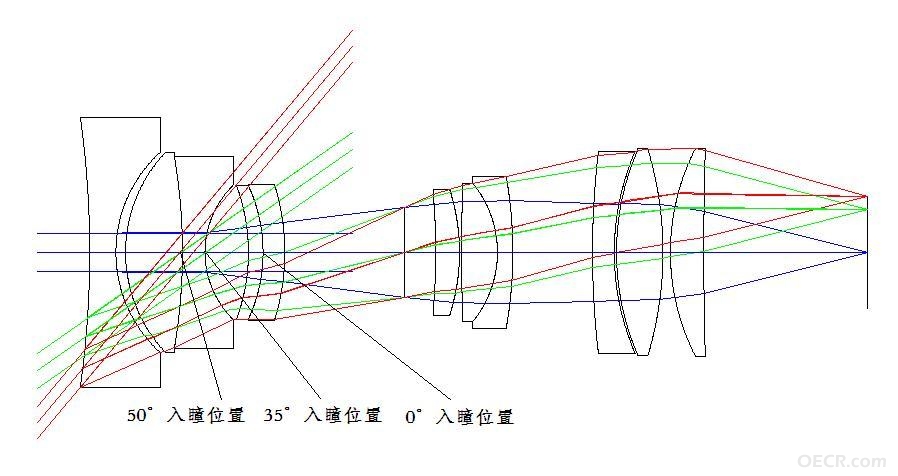

以100度广角镜头为例，如图示：0°、35°、50°入瞳位置，偏差很大，严重违反了布乌-苏通条件。

如果为了校正畸变，根据布乌-苏通条件，就需要让主光线经过前组之后，汇聚于同一点，也就是：入瞳为孔径光阑无球差的再现。
（此镜头的后组，不是校正畸变的关键，相对前组大的偏差来说，其出瞳基本为光阑无球差的再现。因此，不同视场主光线对应的出瞳位置，就不在讨论了。）
而此广角镜头的前组，为了满足压缩角度的要求，采用了图中的结构。很明显，这样的结构和经典的消球差透镜、齐明透镜的结构是不同的，相冲突、违反的。如需满足压缩角度的同时，又保证“入瞳为孔径光阑无球差的再现”，那，就需要复杂化透镜组了，让其满足其他像差校正同时，还要满足压缩角度和消光阑球差这两方面的要求。这样做，成本提高太多。这样的镜头，也就没有什么实际价值了。
3、其他
当畸变要求非常严格的时候，必须着眼于校正好各视场主光线的球差。比如用于复制的物镜、检测使用的双远心物镜。
双远心物镜，其实就可以看做是严格符合布乌-苏通条件的光学系统：基本完全消除了各视场主光线的球差。
另外，横向色差，其实也有类似于畸变的结论。
更进一步说，各种像差，其实都是相互联系的。
新贴预告：
《如何校正像散、场曲》
在具有较大球差、彗差时，可方便通过调整光阑位置，校正像散，等等。。。
《变焦凸轮曲线计算》
根据光学系统数据，编写matlab程序，求解变焦曲线；
而不是利用光学软件插值求解。
该贴已经同步到 phoenixzqy的微博

phoenixzqy

欢迎讨论

phoenixzqy

2014年5月07-09，成像光学设计培训班（上海）；5月16-18照明光学设计培训班（上海）；开始报名了！！！
QQ:156077988  Email：phoenixzqy@163.com
欢迎光临。

phoenixzqy

此讨论，基于非对称光学系统。

phoenixzqy

jxaa135909

楼主真是高深莫测，对你的敬佩犹如滔滔江水连绵不绝，又如黄河泛滥，一发而不可收拾。

phoenixzqy

jxaa135909 发表于 2014-4-10 08:40
楼主真是高深莫测，对你的敬佩犹如滔滔江水连绵不绝，又如黄河泛滥，一发而不可收拾。

过誉了！
一般般了，常交流。

有朋友需要光学设计培训可帮忙介绍一下，谢谢！

扬帆起航

不明觉厉

phoenixzqy

扬帆起航 发表于 2014-4-16 07:48
不明觉厉

哈哈 Iodc的资料多分享一些。很有启发性啊。

未来天气

要点，精辟

phoenixzqy

未来天气 发表于 2014-6-30 16:48
要点，精辟

常交流哦。。。。

zxqq000
