[讨论]Zemax模拟理想（无像差）厚透镜

xiebenchao · 发表于 2004-9-20 19:07:00

Zemax可以用Paraxial表面模拟理想薄透镜，此时透镜的两个主面是重合的，透镜的厚度被忽略。
如果考虑透镜的厚度（比如系统中用到厚透镜时），那么两个主面之间的距离不为零。此时该怎么模拟呢？
前提是要能在Layout中直接看到该近轴元件光路图。

xiebenchao · 发表于 2004-9-20 19:13:00

简单的说，就是想弄出一个有厚度的Paraxial 来

redflag · 发表于 2004-9-20 20:18:00

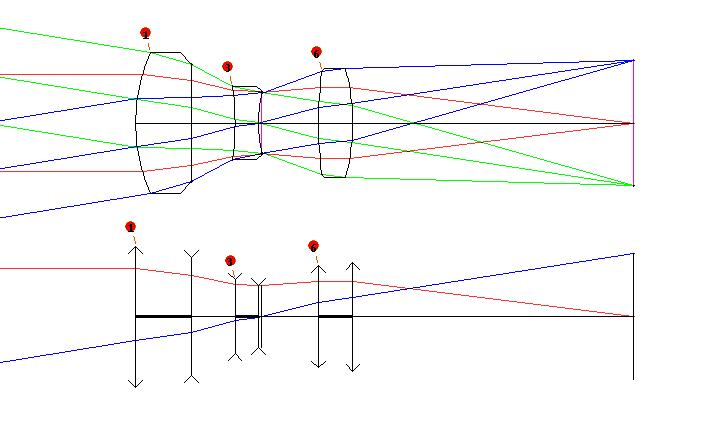

可以使用两个薄透镜来模拟.厚透镜=薄透镜+平板+薄透镜.

redflag · 发表于 2004-9-20 20:22:00

xiebenchao · 发表于 2004-9-21 00:06:00

（上图中）两个薄透镜之间的沿轴粗黑线是Zemax画的还是后来加的？很醒目啊

redflag · 发表于 2004-9-21 15:47:00

上面的图形不是用ZEMAX画出来的.是另外一个软件.

eric-yang · 发表于 2004-9-22 17:38:00

謝謝版主！

酷酷狗丫 · 发表于 2013-7-26 19:21:37

redflag 发表于 2004-9-20 20:22

请问是用什么软件实现的？国内使用这种软件的多吗？谢谢回答。
