前言
      测试保偏器件：保偏光开关，保偏光衰减器，保偏mems voa。保偏跳线等的消光比（ER），市面上有专业测试，消光比测试仪器和高偏振光源。
      我是要介绍一种简单而又经济又容易实现的ER测试方法。起偏器和检偏器方案，DFB稳定
光源

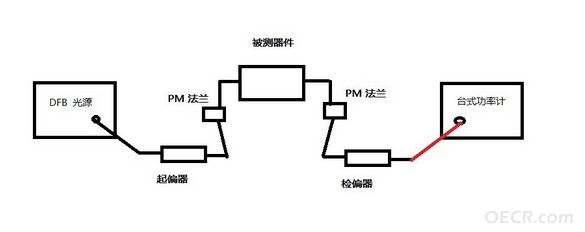

，台式光功率计，接线如下图


操作步骤：
1.先将起偏器和台式光功率清零（单位dB）
2.再将起偏器用PM法兰和检偏器直接连接起来，再将检偏器的另一端与台式光功率计相连接，直接可以读数一般的起偏器和检偏器消光比为-25db，我们可以采用高消光比起偏器和检偏器-27db。
3然后断开起偏器和检偏器的连接，直接将器件的输入与起偏器相连接，器件的输出端与检偏器相连接，直接就可以看到数字，一般测试的度数为-23db。
以上与专业的设备仪器相比：
  优点 成本低廉 操作简单 缺点 测试误差在1~3%之间。
