2.1 蜗轮蜗杆减速器简介

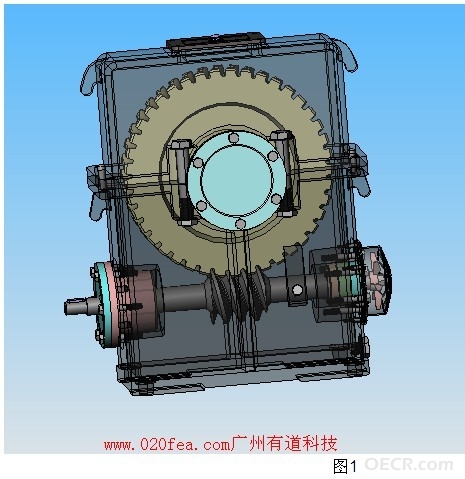

蜗轮蜗杆减速机（如图1）是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的转数，并得到较大转矩的机构。在目前用于传递动力与运动的机构中，减速机的应用范围相当广泛。几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等。


其应用从大动力的传输工作，到小负荷，精确的角度传输都可以见到减速机的应用，且在工业应用上，减速机具有减速及增加转矩功能。因此广泛应用在速度与扭矩的转换设备。


2.2蜗杆传动特点

蜗杆传动的主要优点是可以获得较大的单级传动比。在动力传动中，传动比的一般范围在 5 ～ 80 ，对非动力传动，传动比可达 1000 或更大。由于传动比大，零件数目少，因而结构紧凑。由于蜗杆齿是连续的螺旋齿，与蜗轮轮齿的啮合是逐渐进入或退出啮合，因而传动平稳，振动和噪声小。另外，不需其它辅助机构即可获得传动的自锁性。

    蜗杆传动的主要缺点是效率低，故不宜在大功率连续运转条件下工作。为减轻齿面磨损及避免胶合，蜗轮一般需要用较贵重的减摩材料 ( 如青铜 ) 制造。目前，各种新型蜗杆传动研究的重点是提高传动效率，以适应高效率连续大功率传动的要求
