请问激光二极管的三个引脚怎么接，一个最简单的激光笔怎么做

dgyyjp

长见识了~不错~改天我也买个来试试~~~

啊试

应该是一个 LD脚，一个接地脚， 一个PD脚！！！  呵呵

电阻

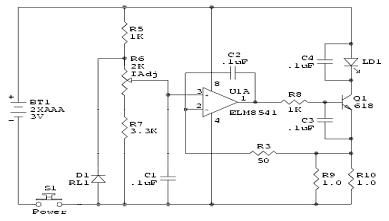

要是808的激光二极管，就得采用下面的电路了，这种电路工作电压为3。8-5V之间，输出电流为50-800毫安，这样就可以驱动50毫瓦到500毫瓦的激光二极管了，一般输出3-10毫瓦的 532激光，使用的808的管子为200毫瓦的，20-60毫瓦的532，使用的管子为500毫瓦左右的。这个电路都可以，但是大功率管和LD要作好散热处理！！还有晶体。电压基准可以采用TL431，运算放大，可以采用LM358。三极管可以采用D880或者D882（都要加散热片的）

[ 本帖最后由 电阻 于 2008-3-3 08:43 编辑 ]

f666

好东西，

weiyouliang

谢谢讨论，我学到了一些知识。
