常用自由曲面建立方法

phoenixzqy

自由曲面建立方法

1、经纬线网格生成自由曲面；
2、UV方向曲线计算，一方向曲线沿另一曲线扫略；
3、UV方向曲线计算，沿另一规定轨迹扫略；
4、环形连接线组成平滑表面；
5、边界曲线确定曲面；
6、其他方法、等等。

第一种方法在路灯设计中用到；
第四种方法在再设计比较精准的自由曲面时用到，在照明中不常用。
在照明中比较常用的，是UV方法。信号灯、室内照明灯具、车灯，均会用到。

举例说一下UV方法。以反射面型为例。
选择抛物面为基面，分隔区域，替换曲面，使区域小块出射光线角度为预定值。
这个时候，就要用到UV方法了。
分别计算UV方向上的曲线，扫略成面。

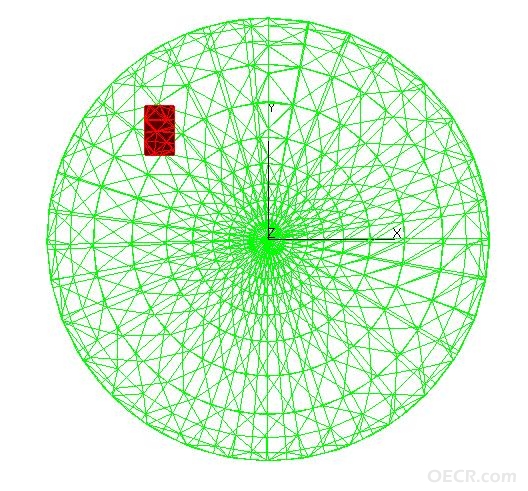

图1、分割抛物面基面

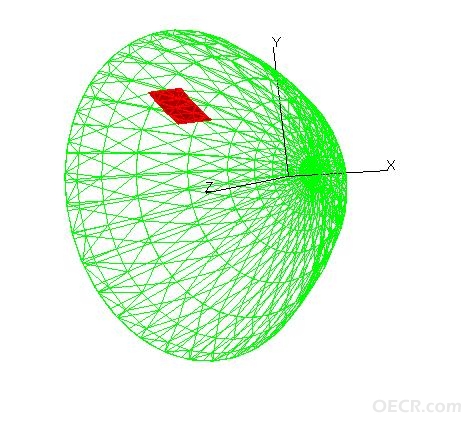

图2、计算UV数值之后，扫略成面

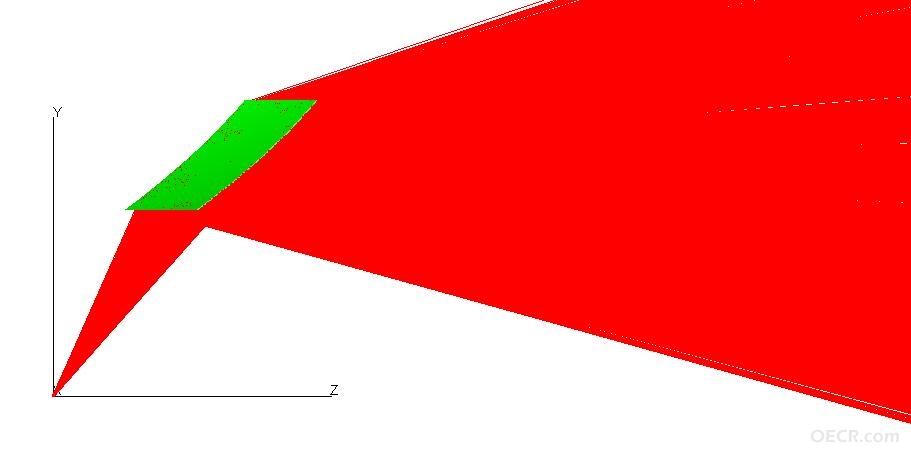

图3、光线追迹

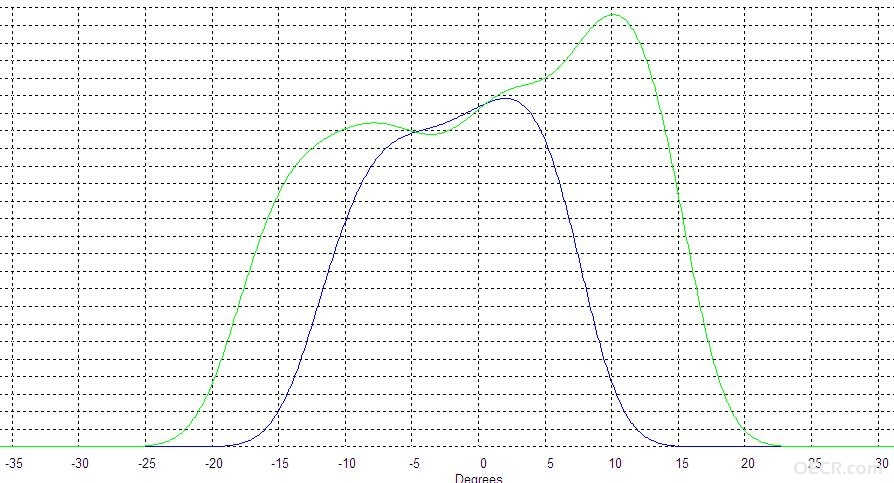

图4、发散角度

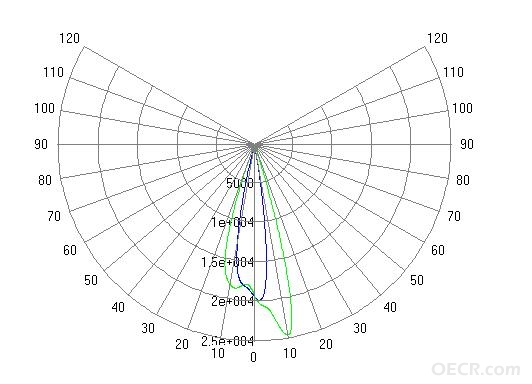

图5、发散角度
可以看到，原本经抛物面反射，出射光为平行光。
小曲面替换之后，反射光线的发散角度发生了变化，并且XY方向，发散角度不同。
通过修改UV数据，即可获得两个方向不同的发散角度。

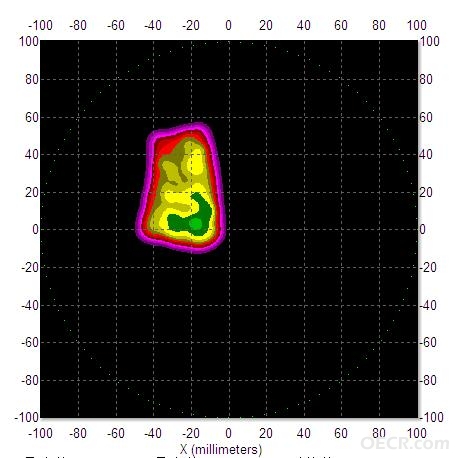

图6、获得光斑
