光学系统装调的工具——PSM

janeoptic

光学系统装调是光加工中一个重要环节，各个光学元件的定位及光轴准直直接影响到该光学系统的性能。所以精密的装调辅助工具对装调光学系统非常重要。

北京欧唐科技代理的来自美国亚利桑那大学光学中心的3—D装调定位仪PSM（Piont Source Microscope)是一款通用型辅助装调工具，主要应用于复杂光学系统的装调，可以有效的帮助光学元件各个表面的球心位置，完成光学系统与光轴的准直。

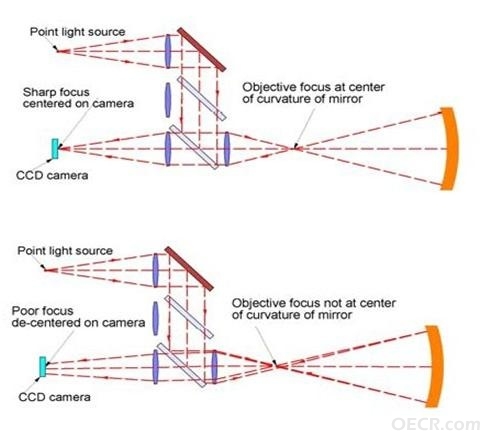

PSM结构原理图



如果物镜的焦点精确定位在球面镜的曲率中心，则反射光会在探测器的中心位置聚焦成一个缩小的点。如果物镜的焦点没有精确定位在球面镜的曲率中心，一般情况下，反射光将不能聚焦或者成中心对称像。之后，通过PSM Align ©软件得到反射光形成的光斑大小和偏离的距离。

更多消息情况可访问北京欧唐科技有限公司的官方博客。

随后上传其应用实例，继续跟帖啊。
