petzval物镜 双远心

小屁孩儿

petzval物镜怎么实现双远心呢？

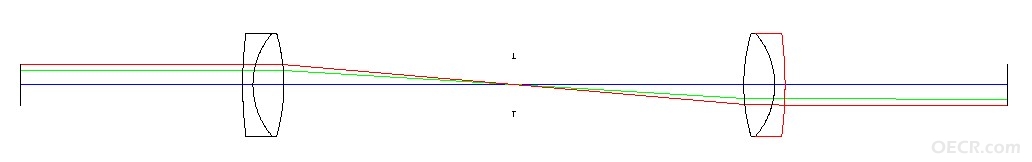

我试着改了一下zemax自带镜头库的结构，如附加所示：
不知这是不是petzval物镜？还有 我只设了一个波长，二维图显示的为什么是三种色线呢？
恳请高人指点~~

cout

Check the setting in layout, maybe you set displaying as all fields.

小屁孩儿

cout 发表于 2012-12-5 16:28
Check the setting in layout, maybe you set displaying as all fields.

谢谢 确实是设的全视场，改一下就好了 我还是不确定这个结构算不算petzval物镜 ，我看资料上说petzval物镜的F数一一般都小，且两个正透镜间的空气厚度值是焦距的一半，可我这个远远超出了。。。麻烦您指点一下  谢谢

cout

Sorry, I cannot reply in Chinese. The Petzval objective consists of two separated positive groups of elements. The system rear principal plane is located between the groups.
you can design a petval config first and combine two of the same config together to get the infinite system.

小屁孩儿

cout 发表于 2012-12-6 15:34
Sorry, I cannot reply in Chinese. The Petzval objective consists of two separated positive groups of ...

那要怎么实现像方远心呢？还有 petzval物镜对焦距有范围值么？

121331768

这个要实现双远心啊?

小屁孩儿

121331768 发表于 2012-12-9 18:41
这个要实现双远心啊?

是的 petzval物镜 实现双远心

cout

I sent you a message, pls check.

phoenixzqy

这怎么能叫匹兹伐双远心呢？？？？

phoenixzqy

http://bbs.oecr.com/thread-255107-1-1.html  双远心光路实例图。
看一下我发的这个帖子。

phoenixzqy

上个帖子是本论坛的，图片题小了。

http://www.opticsky.cn/read-htm-tid-64535.html 看一下这个。第三个第四个是匹兹伐的，最后一个是三片镜的。
你的这种事双胶合镜片组成的双远心光路。我这个帖子里也有图片。

ming4x

这个貌似有点难哎
