关于附加镜头（外接镜头）的设计方法的讨论

JasonHan

在没有一个专业检测设备的前提下，对一个未知镜头具体设计参数、只知道焦距的前提下做一个外接镜头的设计，比如设计相机、手机的鱼眼镜头。
具体实例，比如设计一个5mm手机定焦镜头的鱼眼镜头。

我的思路是：
1、由于无法知道手机镜头具体入瞳位置，所以将附加镜头的光阑放在最后，跟手机镜头的入射窗的位置和口径匹配。
2、在光学仿真软件里将手机镜头作为理想镜头，组合附加镜头进行优化设计。
以上是我的初步设计思路，希望在做光学设计的同仁，能够交流经验，分析设计思路，指点不足。

henryyue007

最起码入射角度要匹配

opmeman

应该是入射角度要匹配吧？这个我也不十分清楚啊。
有没有大侠回复一下？

JasonHan

henryyue007 发表于 2012-11-16 09:14
最起码入射角度要匹配

嗯，我之前设计也发现单存的控制焦距的话，在光阑位置的光线角度确实不对。

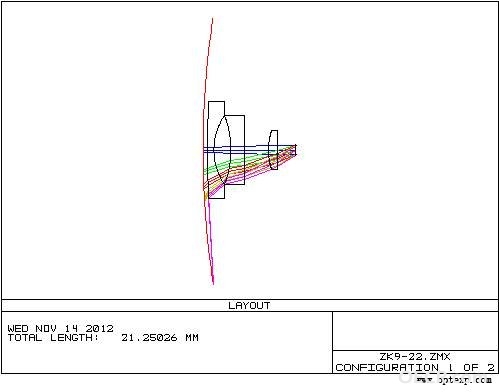

后来我也是控制角度去做的：
首先，设置好整个系统的视场角，当然就相当于转接镜头的视场角，也是我们最终要达到的效果。
在优化过程中，焦距不作为优化首选，控制光阑位置的光线角度做为优化的最高权重，角度与原镜头视场角匹配。

Aquatimer

你的考虑条件是合理的, 不过我通常认为外加的镜头很难消除像差, 包括色差, 因为外加的部分跟原本的镜头没办法互补, 一点想法提供参考

mengfh

简单的镜头,如手机可以原镜头第一片为光阑,但复杂镜头就不同了,可以选择相应的数码镜头参考设计来分析设定。

JasonHan

嗯，口径比较大的，应该检测出目标镜头的入瞳位置。
